BOÎTIER DE PÉDALIER : COMPRENDRE LES STANDARDS

Difficile de s’y retrouver parmi les différents standards de boîtiers de pédalier vélo et VTT. Avantages, inconvénients et compatibilités sont autant de critères à prendre en compte : essayons d’y voir plus clair.

Boitier de pédalier
Boitier de pédalier

A l’image des jeux de direction vélo et VTT, les standards de boîtier de pédalier sont nombreux, au point de souvent susciter la confusion lorsqu’il s’agit de changer de pédalier ou remplacer un roulement. Les boîtiers de pédalier filetés ont longtemps constitué la norme. Une solution largement éprouvée, sans cesse optimisée et qui a abouti aux Shimano Hollowtech II, Sram GXP, Campagnolo Powertorque… Des références dont personne n’avait de raisons de se plaindre jusqu’à l’arrivée des systèmes Pressfit à axe de 30 mm. En faisant migrer les roulements de l’extérieur à l’intérieur du cadre, les boîtiers de pédalier ont gagné en rigidité et en poids. Des atouts qui ont été longtemps éclipsés par quelques contraintes, comme un montage spécifique et l’utilisation d’outils spécialisés et propriétaires à chaque standard pressfit (un tour d’horizon des outils vélo et VTT de base ou spécialisés). Par ailleurs, que faire des pédaliers en axe de 24 mm utilisés avec les boîtiers filetés ?

Les boîtiers de pédalier Pressfit ont d’abord été l’apanage des vélos relativement haut de gamme. La solution était nouvelle, mais elle a depuis eu le temps de faire la preuve de ses qualités. Parmi celles-ci, un coût de fabrication avantageux pour les fabricants de vélo, si bien que le Pressfit tend aujourd’hui à se généraliser.

La technologie Pressfit est élaborée à l’origine autour du standard BB30. Malheureusement, les constructeurs concurrents se sont appliqués à proposer leur propre standard Pressfit, multipliant les références, ainsi que les contraintes de compatibilité entre cadres, boîtiers de pédalier et pédalier.

Boîtiers de pédaliers filetés : déjà des standards

Boîtier de pédalier à axe carré : rudimentaire mais fiable.
Boîtier de pédalier à axe carré : rudimentaire mais fiable.

Les boîtiers de pédalier filetés se vissent dans le cadre du vélo. Tout simplement, sauf que déjà des subtilités apparaissent. Ainsi, on distingue le filetage anglais, ou BSA, le plus répandu aujourd’hui, si bien que l’on parle de façon générique de boîtiers BSA. Son filetage mesure 34,8 mm et le boîtier se visse dans le sens horaire côté gauche et anti-horaire côté droit (vers la roue arrière donc). Il existe également le filetage Italien, dont le filetage mesure 36 mm. Pour le vissage, c’est tout l’inverse du filetage anglais. Le filetage italien est très peu utilisé aujourd’hui : on le retrouve néanmoins chez Pinarello, mais aussi chez certains constructeurs artisanaux. Enfin, les filetages français et suisses ne sont plus utilisés aujourd’hui. Ils sont caractérisés par leur filetage de 35 mm. Le filetage français se visse dans le sens horaire côté droit et anti-horaire côté gauche, c’est l’inverse pour le filetage suisse.

On trouve trois standards parmi les boîtiers de pédalier BSA. Premier d’entre eux, le boîtier à axe carré, réservé aux vélos d’entrée de gamme et plutôt peu répandu. Peu cher, c’est aussi le plus fiable, mais certainement pas le plus rigide. Le standard Isis se distingue des boîtiers à axe carré par ses fixations de manivelles cannelées : ce système améliore la rigidité. On trouve également le standard Octalink de Shimano, huit cannelures de 2,8 x 5 mm (2,2 mm x 5 mm).

Boîtier de pédalier GXP : les roulements sont situés à l’extérieur du cadre.
Boîtier de pédalier GXP : les roulements sont situés à l’extérieur du cadre.

En 2003 apparaît le standard de boîtier fileté avec roulements externes. Ici, l’axe de pédalier est intégré à une manivelle et donc indépendant du boîtier. Les roulements sont pour leur part intégrés à des cuvettes qui sont vissées de part et d’autre du cadre. Cette construction offre une plus grande rigidité, mais également un poids en baisse. On trouve ainsi les systèmes Shimano Hollowtech, Sram GXP (attention chez Sram, 24mm à droite et 22mm à gauche) et Campagnolo Overtorque.

Le diamètre des boîtiers de pédalier BSA mesure 24 mm de diamètre pour une longueur de 68 ou 73 mm. Du côté des longueurs d’axe, on trouve : 103, 107, 110, 113, 115, 118, 121, 122,5, 127,5 mm.

Boîtier de pédalier BB30 : léger

Circlip pour boîtier de pédalier BB30.
Circlip pour boîtier de pédalier BB30.

Le standard de boîtier de pédalier BB30 a été lancé par Cannondale en 2009. Les boîtiers de pédalier BB30 sont dénués de filetage. Les roulements sont montés à l’intérieur du boîtier et et peuvent être maintenus de deux façons : à l’aide de circlips ou par des épaulements taillés dans le boîtier de pédalier. A noter qu’avec un système de circlips, il est possible, en ôtant ces derniers, de glisser un adaptateur BB30 vers BSA. Cela n’est pas possible avec des épaulements taillés dans le boîtier de pédalier.

Le boîtier de pédalier BB30 présente des avantages certains. Tout d’abord, la rigidité est améliorée grâce à l’axe de pédalier de 30 mm, contre 24 mm pour les autres systèmes. Cette rigidité accrue permet une meilleure transmission de la puissance de pédalage. A noter également que comme la surface de portance du pédalier et les roulements est réduite, les frottements sont diminués, toujours au bénéficie de du rendement.

Boîtier de pédalier BB30.
Boîtier de pédalier BB30.

Par ailleurs, en passant à 30 mm de diamètre, l’axe de pédalier devient assez résistant pour être construit en aluminium, et non plus en acier. En ajoutant la suppression des cuvettes de roulement externes, le gain de poids devient sensible. Au chapitre de la fiabilité, les boîtiers de pédalier BB30 intègrent moins de pièces et celles-ci subissent des contraintes moins importantes que les autres solutions, leur durée de vie se révèle donc supérieure.

– Longueur de l’axe de pédalier : 68 mm (route) ou 73 mm (VTT)
– Diamètre de l’axe de pédalier : 30 mm
– Diamètre du boîtier de pédalier : 42 mm
– Largeur roulements : 7 mm
– Compatibilités : il existe des adaptateurs pour monter un pédalier à axe de 24 mm de diamètre de type Shimano Hollowtech II ou Sram GXP

Boîtier de pédalier Pressfit 30 : montage facilité

Boîtier de pédalier PF30.
Boîtier de pédalier PF30.

Le standard de boîtier de pédalier Pressfit 30, ou PF30, a été développé par Sram. Il reprend le principe du BB30, avec un axe 30 mm et des roulements emmanchés dans le cadre. Cependant, le diamètre du boîtier de pédalier est porté à 46 mm. De plus, deux cuvettes en plastique sont pressées dans le cadre, sur lesquelles viennent se positionner les roulements. Ainsi, les roulements sont positionnés dans les cuvettes, qui sont emmanchées sur le cadre. Les cuvettes se chargent de « caler » les roulements dans le cadre, remplaçant ainsi l’utilisation de circlips. Autre caractéristique, une cale centrale en plastique qui vient relier les deux cuvettes.

Cette solution a pour avantage de profiter de la rigidité et du poids contenu du système BB30, tout en offrant une tolérance plus importante lors du montage. En effet, les roulements BB30 sont positionnés directement sur le cadre et leur ajustage ne tolère aucune approximation. Avec les cuvettes du Pressfit 30, le montage est facilité et le risque d’abîmer le cadre lors des entretiens ou du changement des roulements est considérablement réduit.

– Longueur de l’axe de pédalier : 68 mm (route) ou 73 mm (VTT)
– Diamètre de l’axe de pédalier : 30 mm
– Diamètre du boîtier de pédalier : 46 mm
– Largeur roulements : 7 mm
– Compatibilités : il existe des adaptateurs pour monter un pédalier à axe de 24 mm de diamètre de type Shimano Hollowtech II ou Sram GXP. Egalement disponibles, des adaptateurs qui permettront de monter un pédalier BB30 sur un cadre Pressfit 30.

Boîtier de pédalier Pressfit BB86/BB92 : Shimano Hollowtech et Sram GXP

Boîtier de pédalier BB86.
Boîtier de pédalier BB86.

Les boîtiers de pédalier BB86 et BB92 reprennent la même architecture de cuvettes et de cale centrale que le système Pressfit 30. Seulement cette fois-ci, les chiffres 86 et 92 ne désignent pas le diamètre de l’axe de pédalier, mais sa longueur ! Le diamètre de l’axe de pédalier s’établit pour sa part à 24 mm. Vous suivez toujours ?

– Longueur de l’axe de pédalier : 86,5 mm (route) ou 91,5 mm (VTT)
– Diamètre de l’axe de pédalier : 24 mm
– Diamètre du boîtier de pédalier : 41 mm
– Compatibilités : un boîtier de type Pressfit compatible avec un pédalier à axe de 24 mm de diamètre de type Shimano Hollowtech ou Sram GXP.

Boîtier de pédalier BB386 EVO : Pressfit 30 évolué

Boîtier de pédalier BB386 EVO.
Boîtier de pédalier BB386 EVO.

Développé par FSA, le Pressfit BB386 EVO est une évolution du standard Pressfit 30. On retrouve donc une construction avec des roulements de 30 mm emmanchés dans le cadre grâce à deux cuvettes et un diamètre de boîtier de 46 mm. Cependant, la longueur de l’axe est ici portée à 86,5 mm, ce qui permet d’offrir à ce standard de boîtier de pédalier une rigidité encore supérieure au Pressfit 30.

Mais le principal attrait du BB386 EVO reste son adaptabilité très appréciable, alors que les standards de boîtiers de pédalier sont de plus en plus nombreux. Ainsi, grâce à des adaptateurs, il sera possible de monter des pédaliers en 24 mm, BB30 ou Pressfit 30.

– Longueur de l’axe de pédalier : 86,5 mm
– Diamètre de l’axe de pédalier : 30 mm
– Diamètre du boîtier de pédalier : 46 mm
– Largeur roulements : 7 mm
– Compatibilités : il existe des adaptateurs pour monter un pédalier à axe de 24 mm de diamètre de type Shimano Hollowtech II ou Sram GXP.

Boîtier de pédalier BBright : le cas Cervélo

Cervélo a développé son propre standard de boîtier de pédalier Pressfit, utilisé uniquement sur les vélos de la marque. Ainsi, le boîtier Cervélo BBright est disponible en BB30 (BBright Direct Fit) et en Pressfit 30 (BBright Pressfit). Ce boîtier de pédalier affiche une conception asymétrique. La largeur du boîtier de pédalier est de 79 mm, dont 45 mm du côté gauche et 34 mm du côté des plateaux. Comparé aux boitiers à roulements externes (Hollowtech II, MegaExo, GXP, Ultratorque…), la solution BBright conserve le roulement gauche au même endroit que sur ces systèmes, mais la cuvette est remplacée par l’allongement de la coque de boîtier de boîtier de pédalier. Le design hybride du Cervélo BBright permet donc de concilier l’utilisation d’un axe de pédalier en 30 mm avec une longueur d’axe supérieure au système BB30, au bénéficie de la rigidité.

Boîtier de pédalier BBright Direct Fit et BBright Pressfit.
A gauche, le boîtier de pédalier BBright Direct Fit . A droite, le boîtier de pédalier BBright Pressfit.

– Longueur de l’axe de pédalier : 79 mm
– Diamètre de l’axe de pédalier : 30 mm
– Diamètre du boîtier de pédalier : 42 mm en BBright Direct Fit et 46 mm en BBright Pressfit
– Largeur roulements : 7 mm
– Compatibilités : possibilité de monter un pédalier BB30 (sauf Sram BB30) ou à axe de 24 mm de diamètre de type Shimano Hollowtech II ou Sram GXP.

Boîtier de pédalier BB90/95 : le cas Trek

Les boîtiers de pédalier BB90 et BB95 ont développées par Trek qui a lancé ce standard sur ses vélos à partir de 2007. Les BB90 et BB95 font appel à un axe de boîtier de pédalier en 24 mm alors que le diamètre du boîtier de pédalier s’établit à 37 mm. Si, à l’instar du standard BB30, les roulements sont intégrés dans le cadre, ceux-ci ne sont pas bloqués par des circlips, mais par des rainures d’arrêt aménagées dans le cadre. L’avantage des BB90 et BB95 est d’apporter une rigidité accrue au cadre.

– Longueur de l’axe de pédalier : 90,5 mm (route) ou 95,5 mm (VTT)
– Diamètre de l’axe de pédalier : 24 mm
– Diamètre du boîtier de pédalier : 37 mm
– Compatibilités : il existe des adaptateurs pour monter un pédalier à axe de 24 mm de diamètre de type Shimano Hollowtech II ou Sram GXP.

Les boîtiers de pédalier et leurs compatibilités chez FSA, Kogel et Campagnolo

Boitiers de pédalier comptabilités
Boitiers de pédalier compatibilités

Kogel bottom bracket chart
Kogel bottom bracket chart

Compatibilité boitier de pédalier Campagnolo.
Compatibilité boitier de pédalier Campagnolo.

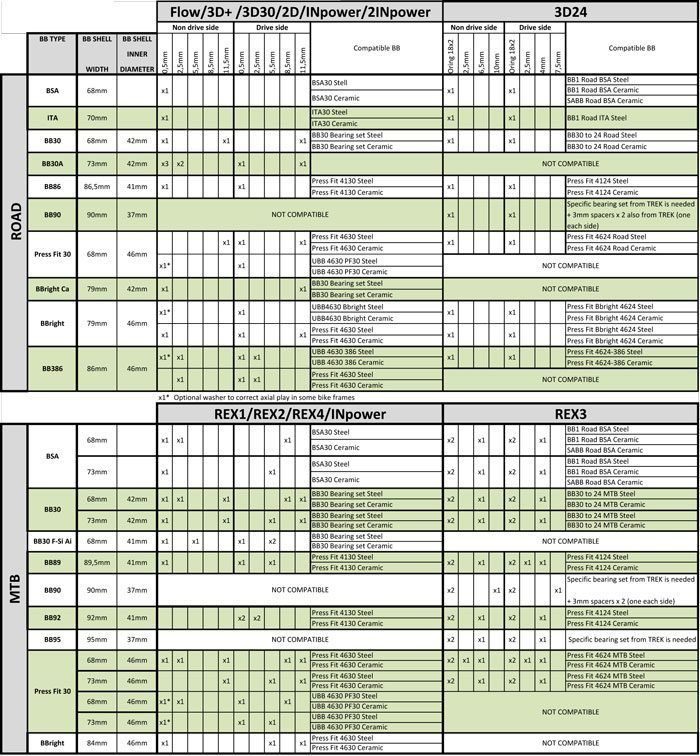

Tableau boitier de pédalier Rotor.
Tableau boitier de pédalier Rotor.

Boitier pédalier Sram compatibilité.
Boitier pédalier Sram compatibilité.


Commentaires

Decoster 07/03/18 à 10:35

Bonjour,
Je suis un peu perdu dans toutes ces normes et j’aimerais un conseil.
Je possède un jeu de roulements PressFit by FSA B3155. Sur les roulements eux-mêmes, il est indiqué : BB30 – 6806-2RS – MR 149 et sur le manchon coulissant qui relie les 2 cuvettes : PF30 .
Pourriez-vous me dire si ce jeu de pédalier et compatible avec le boitier BB30 de mon vélo ?
Je vous en remercie vivement.

Materiel-velo.com

Bonjour
Pour faire simple un boitier PF30 est un boitier qui reçoit des roulements BB30. C’est exactement le même principe que pour le format BB86 qui lui est sur un axe de 24mm.
Il faut savoir si votre vélo est sur une base de boitier BB30 ou PF30. Si actuellement vous avez uniquement les roulements dans la boite de pédalier c’est un BB30. Si les roulements qui sont actuellement sur votre vélo sont dans un boitier (souvent en composite) c’est un PF30.
Une boite de pédalier PF30 présente un diamètre externe de 46mm, un BB30 présente un diamètre externe de 42mm donc en mesurant cette dimension vous ne pouvez pas vous trompez.
Bonne soirée à vous
Cordialement

LE MAREC 05/02/18 à 19:54

BONJOUR A VOUS
petit probleme de press fit mon boitier fait 68mm pour 41.93mm et un axe de 24 mm
je suis un peut perdu du coup avec toute c es dimentions que me conseilleriez vous roulement en sachant que c est un vtt suspendu

Materiel-velo.com

Bonjour
Avez-vous un peu plus de précision sur votre vélo et le pédalier qui l’équipe?
Le standard pour un boitier pressFit en BB86 est 41mm en cotation externe pour 24mm si vous avez un pédalier Shimano. La largeur standard est de 86.5mm pour la boite de pédalier. Si elle est plus étroite vous devez avoir des cales de compensations.
Il y a une ressemblance assez flagrante avec le pressFit 30. Dans ce cas la boite de pédalier mesure 68 ou 73 mm (route ou VTT) mais le diamètre externe est de 46mm.
Enfin le cas du BB30 peut se rapprocher fortement des mesures que vous nous communiquez. La boite de pédalier mesure 68mm pour une cotation de 42mm externe. Par contre l’axe de pédalier est souvent en 30mm.
Si vous avez plus d’informations sur votre vélo et son montage il sera possible de vous guidez plus précisément.
Cordialement

thierry 11/01/18 à 19:51

Bonjour , et merci pour tous vos précieux conseils . Je voudrais récupérer le pédalier de mon s-works en osbb30 et le monter sur un BH g5 ,est-ce possible ?
Merci encore .

mickael plantureux 09/01/18 à 18:31

Le cadre Canyon a t il un format de boite de pédalier en BB86? Oui il l’a le format .
J’ai également la rondelle ondulé deja j’ai essayé coté pedalier , les vitesses passe pas , et coté manivelle , c’est tout dur mais ça tourne doucement. Par contre je n’ai pas essayé sans la rondelle , ça fait quoi si je n’en met pas?

Materiel-velo.com

Pour moi la rondelle va du côté gauche de la manivelle. Après il faut respecter le couple de serrage. Comme votre boitier est neuf il faut aussi le roder. Donc à vide il ne va tourner comme un pédalier qui a déjà quelques centaines de kilomètres.
Sans rondelle il se peut que vous ayez du jeu dans le pédalier ou alors que vous soyez en appui sur le roulement.
Cordialement

mickael plantureux 09/01/18 à 18:00

Bonjour ,
Je me permet de vous contacter car j’ai un capteur de puissance srm fsa en 24mm . J’ai un vélo canyon equipé en campa , j’ai acheté des cuvettes pressfit bb86 86.5 par 41 et les cuvettes rentrent bien dans l’axe. Cependant quand je met mon plateau , ça tourne pas c’est tout dur , faut t’il mettre des rondelles ondulé ou pas de chaque coté ou pas besoin ? J’ai besoin de votre aide
merci

Materiel-velo.com

Bonsoir
Pour votre montage vous avez été obligé de changer l’intégralité du jeu de pédalier. Le boitier de pédalier Campagnolo n’est pas compatible avec un FSA ou Shimano en 24mm. Le cadre Canyon a t il un format de boite de pédalier en BB86?
Pour le montage du pédalier SRM vous devez respecter un couple de serrage. Si vous ne serrez pas assez vous allez avoir du jeu. Si vous serrez trop le pédalier ne tourne pas. Sur certaines versions de pédaliers FSA il est obligatoire d’utiliser une rondelle ondulée comme chez Sram. Sa position dépend du format d’axe. Si vous n’en avez pas utilisé il faut vous en procurer une. Pour un format en 24mm il est fort probable qu’il faille l’installer du côté opposé aux plateaux (côté manivelle gauche).
Au besoin un coup de téléphone chez SRM peut vous conforter dans le bon sens du montage et le valider.
Cordialement

thierry 06/01/18 à 15:05

Ma question est: Dans quel standard de boitier puis-je installer mon pédalier ?
Merci

Materiel-velo.com

Bonjour
Vous avez quel pédalier?

thierry 06/01/18 à 15:01

Bonjour J’ai un roubaix sl3 s-works ,le boitier est OSBB 30 .Dans quelle autre standard de boitier est-il adaptable ? Merci

Materiel-velo.com

Bonjour
Votre cadre est au format OSBB30, un format spécifique chez Spécialized. A partir de là il faut regarder ce qui est disponible comme adaptateur ou boitier pour monter votre pédalier. Un pédalier en BB30 ou axe de 24 mm comme un Shimano ne posera pas de souci. Idem pour un Sram en BB30. Si vous souhaitez passer sur un Rotor vous trouverez également le boitier de pédalier correspondant à votre pédalier dans la même marque.
La marque Specialized dispose des pièces nécessaires pour remettre en état votre boitier de pédalier ou de l’adapter à votre pédalier.
Cordialement

VANNI 19/11/17 à 09:52

Bonjour, j’ai acheté un velo Cyfac esprit de 2007 monté en triple plateau FSA Gossamer avec boitier de pédalier FSA Megaexo BS1.37/24. Le boitier/cadre fait 68 Mnn, je n’ai pas le diamètre interne car pas démonté. Ma question est svp , que puis je adapter comme pédalier compact avec ou sans changement boitier de pédalier . Merci , Bonne journée

Materiel-velo.com

Bonjour vous pouvez monter tous les modèles qui sont en filetage BSA comme Shimano, Sram, FSA. Voici un exemple de ce que vous pouvez trouver chez l’un de nos partenaires :http://bit.ly/2AZzjCj
Pour le boitier il faut l’associer à la marque du pédalier que vous allez choisir. Il faudra également procéder à un réglage du dérailleur avant.
Bon montage à vous
Cordialement

VIRIQUE Bruno 13/11/17 à 11:03

Bonjour
j’ai a ce jour un vtt nakamura complite ltd de 2012 dont le pedalier et le boitier sont usés (marque fsa gamma drive avec axe de diametre 19)
Je souhaiterais remplacer l’ensemble par du shimano que dois je acheter comme materiel
Merci de votre aide

Materiel-velo.com

Bonjour vous pouvez partir sur un ensemble de ce type chez l’un de nos partenaires : http://bit.ly/2zU4O4x pour le boitier de pédalier et pour les manivelles : http://bit.ly/2hqhjtr si vous voulez un pédalier avec deux plateaux sinon en version triple vous avez ceci : http://bit.ly/2i9agWM
N’oubliez pas qu’il faut un outillage spécifique pour démonter et remonter votre boitier de pédalier et les manivelles.
Cordialement

bruno VIRIQUE 13/11/17 à 20:00

Merci pour votre réponse rapide
Y a t il une raison quand au choix du plateau shimano slx car un ami me propose un ancien plateau shimano mais ne sais pas me dire de quel modèle il s agit peut être du deore mais pas sur

Materiel-velo.com

Bonjour
Non ce choix est juste une proposition, vous pouvez passer sur un modèle plus haut de gamme si vous le souhaitez. Pareil pour le boitier de pédalier.
Cordialement

David Pauthier 11/10/17 à 10:53

Bonjour, j’ai un Tarmac S’works 2016, avec pédalier Spécialized. Le pédalier prend régulièrement du jeu. Aujourd’hui, mon revendeur me dit que l’insert du cadre est usé. Il me propose de le changer en chauffant le cadre. Le vélo a entre 15 et 20000km. Plusieurs questions:
-une telle usure, est-elle normale?
-le cadre est constitué, entre autres d’époxy, qui fond à 50°C!?!
-Avec quel type de colle les inserts sont-ils collés (PU, MS polymère, acrylique, ou autre)?
Ces questions ne sont pas liées directement aux standards d’axe de pédalier, mais que me conseillez-vous? Demandez à Spécialized de changer le cadre, est-ce raisonnable?

Materiel-velo.com

Bonjour
Cette usure n’est pas normale surtout que vous utilisez un pédalier de la marque. Le seul que vous pouvez avoir est lors de la première sortie quand les éléments se mettent en place. Reprendre le serrage et vérifier l’absence de jeu ou d’une friction anormale. A partir de là il y a un entretien à observer mais en aucun cas le pédalier ne doit prendre de jeu. Il se peut qu’il manque une bague de calage (elles font 1mm d’épaisseur et il faut les utiliser pour éviter tout jeu) et les répartir de chaque côté de la boite de pédalier.
Votre cadre doit repartir chez Spécialized. A défaut et si il y a un souci par la suite la marque n’acceptera pas une prise en garantie et c’est la responsabilité du magasin qui va être engagée. En cas de complication cela peut dégrader les bonnes relations que vous avez avec eux.
Les process de fabrication sont quasi secret, il est donc difficile de savoir quelle colle époxy est utilisée sur un cadre.
Si votre cadre est entretenu chez un détaillant de la marque et sous les deux ans d’achat, vous pouvez demander une prise en garantie et attendre le retour de la marque.
Cordialement

zemb jean paul 28/11/17 à 08:50

Bonjour,j’ai exactement le même problème avec un tarmac swork sl5 et depuis le début:le vélociste se contente de resserrer le pédalier disant que cela est normal et pédale et tais toi(cycles andouard du 81).Mais ne supportant plus le bruit récurrent mon vélo est actuellement chez un autre velociste de la marque(du 81) et j’attend leur bon vouloir.Ils’agit de mon 4eme spe et il n’y en aura pas 5.

Materiel-velo.com

Bonjour
Un pédalier ne doit plus prendre de jeu après une ou deux sorties de rodage. Il se peut qu’il faille ajouter une ou deux rondelles (souvent translucide) pour réduire le jeu. A défaut et même en resserrant le pédalier va inévitablement reprendre du jeu et abimer l’axe du pédalier et le cadre. En espérant que vous n’ayez pas rouler trop longtemps avec du jeu…
Vous pouvez essayer de contacter la marque directement pour exposer votre souci et tenter de trouver une solution.
Cordialement

Mimo 23/07/17 à 10:26

Bonjour, j’ai un cadre Ridley avec pédalier compact Sram force et boitier Sram GXP 25/30.
Ma question puis-je mettre un pédalier Rotor compact 3 D+ axe en aluminium de 30 mm sans changer mon boitier. Merci et bravo pour votre travail.

Materiel-velo.com

Bonjour
Non absolument impossible.Vous devez avoir un boitier de pédalier avec des roulements de 30mm pour recevoir l’axe du pédalier. Il faut également regarder le format de votre boite de pédalier au niveau du cadre.
Cordialement

allain 08/07/17 à 15:34

bonjour j ai un vélo focus izalco max ag2r équipe en super record 53/39 ultra torque
je vais faire un tri montagneux je souhaiterai changer de pédalier pour passer en 34/50
je suis en pf30 quel pédalier s adapterai sans que je sois forcement oblige de mettre du camp (très cher pour une seule course)
merci de votre réponse

Materiel-velo.com

Bonjour
Vous pouvez partir sur un modèle Athéna. Ainsi vous n’aurez pas à changer votre boitier de pédalier. Vous avez une réponse détaillée dans votre messagerie pour vous expliquer ce choix. Nous vous déconseillons de mixer les marques pour conserver un fonctionnement optimal.
Cordialement

Philippe 11/06/17 à 11:27

Bonjour
Decathlon Tilt 9
transmission à courroie Gates avec Shimano Nexus 7
pédalier compacte complètement interne (voir photo), JIS (?), axe carré, inscription BPPR02S
J’ai remplacé le plateau d’origine en plastique par un plateau Gates en métal.
Celui-ci est décalé vers l’intérieur de 2 ou 3 mm.
Je ne peux procéder à aucun ajustement coté manivelle et plateau.
je souhaite rattraper le désalignement en ajoutant des rondelles métalliques entre la partie protubérante de la manivelle (voir photo) et le boitier.
Mais où trouver de telle rondelles?
Merci
pour voir la partie protubérante de la manivelle, coté interne.
https://goo.gl/photos/zprqUmqTmHfLaDkH7
le boitier de pédalier
https://goo.gl/photos/U9T7yVkJYJwrbcHz5

Materiel-velo.com

Bonjour
Le plus simple est de remplacer votre plateau par le même (pièce SAV) pour être certain d’avoir les mêmes pièces constructeur. Comme il existe plusieurs types de pédaliers il est souvent difficile de s’y retrouver. Pour le décalage si vous souhaitez conservez votre alignement il faudra pouvoir faire réaliser une bague en nylon avec le bon diamètre. Une pièce métallique risque fortement d’endommager l’engrenage du pédalier si elle n’est pas strictement à la bonne dimension. Notre conseille est donc en priorité de récupérer un plateau d’origine ou de contacter le distributeur de la marque Gates pour connaitre les plateaux compatibles avec votre pédalier.
Cordialement

Philippe 12/06/17 à 08:22

merci beaucoup
mais mon souhait est d’avoir un plateau plus résistant pour faire de la randonnée avec 25 kg de bagage. donc je ne désire pas garder un plateau en plastique.
J’ai en effet questionné Gates. J’attends leur réponse.
Vous parlez de faire confectionner une bague en nylon, mais à qui s’adresser?
Encore merci pour votre réponse, ceci est très sympathique de votre part..

Materiel-velo.com

Bonjour
Pour la bague il faut vous adressez à une personne qui maitrise l’outil mécanique comme un tour, fraiseuse ou commande numérique. Dans ce cas il va vous demander des côtes précises pour réaliser la pièce.
Cordialement

MERCIER Philippe 31/05/17 à 17:32

Bonjour sur un cadre Cannondale bb30 , je veux installer un pedalier shimano ultegra , pour ce faire je vais utiliser Boitier Rotor de Conversion BB30 vers BB24 Roulements Acier Route puis mon pedalier
pour son instalation je posede Outil de montage et démontage de roulements pour pédaliers BB30 PE-13500 var
cet outil me permetra il de faire ce montage ?
et le jour ou je voudrais changer ce boitier comment l extraire et avec quel outil?
merci pour les réponses

Materiel-velo.com

Bonjour
Pour monter le boitier de conversion Rotor BB30/axe de 24mm vous avez besoin de l’outil de boitier pour cuvettes externes. Il y a un filetage sur l’intérieur du boitier, donc pour le démontage vous devrez aussi utiliser l’outil pour cuvettes externes. Voici un exemple de boitier Rotor : boitier Rotor bb30/24
Voici un exemple pour l’outil de montage/démontage cuvettes externes : outil montage cuvettes externes
Bon montage à vous
Cordialement

MERCIER Philippe 01/06/17 à 08:14

merci pour votre réponse , il faut bien emmancher le boitier avec une presse cote pedalier
donc l outil var est il adapté ? apres effectivement pour l autre coté cela se visse et commenter resortir le boitier pour démontage
cordialement

Materiel-velo.com

Bonjour
Vous n’avez pas besoin d’emmancher le boitier.Vous devez présenter le boitier et amorcer le filetage en prise. Cela ne doit pas forcer. En vissant le boitier va s’intégrer dans le format BB30.
Pour sortir le côté qui va rester en place (un seul côté va ressortir lors du démontage) vous pouvez utiliser votre outil VAR (comme pour extraire un roulement BB30). Il faut y aller doucement car cela reste fragile. Mettre de la graisse lors du montage va faciliter le démontage.
Avant tout essayer de monter le boitier à vide (sans le mettre dans le cadre) pour vous donner une idée du serrage que vous devez avoir.
Bon montage à vous
Cordialement

MERCIER Philippe 01/06/17 à 08:42

merci beaucoup , je vois bien maintenant , avez vous des retours sur ce montage , des soucis de craquements notament
cordialement

Materiel-velo.com

C’est un boitier d’excellente qualité. Pas de souci de craquement ou autre. Il faut simplement être méticuleux au montage.
Cordialement

MERCIER Philippe 01/06/17 à 15:45

Encore merci pour toutes vos réponses, me voilà maintenant bien informé, et encore bravo pour votre site
Tes cordialement

Decoster 04/05/17 à 08:34

Bonjour, Une question se pose à moi concernant le « Q-Factor ». Il semblerait qu’il s’agisse de la longueur mesurée de l’extérieur des manivelles ? Cette longueur est-elle dépendante de la longueur du boitier de pédalier ou uniquement de la forme des manivelles, plus ou moins étroites au niveau de l’axe ? En effet, j’ai l’opportunité d’acheter un pédalier d’occasion mais le vendeur met en garde de la manière suivante : « Attention modèle race, donc q factor réduit à 158mm » ! Le pédalier en question est un Shimano XTR M9000 et mon vélo un KTM Myroon 29″ Elite XT 22S. Le pédalier pourrait-il convenir ? Merci. Bonne journée.

Materiel-velo.com

Bonjour
Le Q-Factor dépend de la forme des manivelles. Si votre cadre est équipé d’un pédalier avec un Q-Factor de 166 ou 168mm par exemple c’est qu’il est conçue pour cette dimension. Si vous passez sur un format réduit (158mm) il se peut que le petit plateau frotte sur le cadre. De plus une valeur de 158mm convient pour un cycliste avec un bassin étroit. A vérifier si c’est votre cas.
Cordialement

Decoster 04/05/17 à 11:30

Merci. Je vais vérifier tout ça ! Cordialement.

Decoster 02/12/17 à 16:00

Bonjour,
Je vais passer mon VTT en mono-plateau (Shimano SLX). Le boitier de pédalier mesure 68 mm et j’ai acheté un boitier de roulements GPX qui se visse sur le cadre. Avec le boitier, 2 rondelles sont livrées mais pas de notice, ni avec les roulements ni avec le pédalier. Compte-tenu de la configuration – mono-plateau à l’avant + 11 vitesses à l’arrière (Shimano SLX) – combien de rondelles d’épaisseur faut-il utiliser et où doivent-elles êtres placées – à droite ou à gauche et sont-elles placées entre le boitier et les roulements ou entre les roulements et le pédalier ?
Merci beaucoup pour votre aide.
Cordialement.
R. Decoster

Thomas Benezeth 01/05/17 à 17:37

Bonjour,
Merci pour cet article, très intéressant.
J’ai un cadre un peu bizarre, il est nu et je ne sais pas quel boitier de pédalier je dois mettre: il y a bien un taraudage dans le cadre, côté gauche, mais pour le côté droit il y a un cache qui me semble faire entièrement partie du cadre, soudé, et qui ne laisse passer que l’axe du pédalier. Existe-t-il des boitier de pédalier fileté que d’un côté ? Auriez vous une idée à me soumettre ?
Bonne semaine !
Thomas.

Thomas Benezeth 30/04/17 à 23:34

Bonjour,
Merci pour cet article, c’est très intéressant. J’ai un cadre de vélo un peu bizarre, pour le boitier de pédalier il y a un taraudage d’un coté, mais de l’autre il y a un cache qui me semble être directement soudé, faisant entièrement partie du cadre, et qui ne laisse passer que l’axe du pédalier. Existe-t-il des boitiers de pédalier avec le filetage que d’un côté ? Mon cadre est entièrement nu, et comme vous l’avez compris, je ne sait pas quel modèle de boitier de pédalier je dois mettre.
Bonne semaine !

Materiel-velo.com

Bonjour
Le plus simple est de nous donner le nom et le modèle de votre cadre. Nous allons essayer de vous fournir le maximum d’informations.
Cordialement

Thomas Benezeth 02/05/17 à 17:55

Bonjour
Merci pour votre réponse. Navré pour le doublon, je pensais que mon premier commentaire n’était pas passé. Mon impatience me perdra ^^
Malheureusement je ne connais ni le nom ni le modèle de mon cadre, il a été repeint et il n’y a aucune inscription si ce n’est « Bhogal » écrit sur le fameux « cache » dont je parlais, celui qui me pose problème. Est ce une marque ? Ma recherche sur Google n’a pas été très fructueuse…
J’ai mis 3 photos du cadre sur mon site perso, je vous donne les liens, ce sera peut être plus parlant pour vous.
http://thomas-benezeth.fr/wp-content/uploads/2017/05/IMG_2120.jpg
http://thomas-benezeth.fr/wp-content/uploads/2017/05/IMG_2119.jpg
http://thomas-benezeth.fr/wp-content/uploads/2017/05/IMG_2118.jpg
Merci encore de vous occuper de ma demande.
Cordialement.

Materiel-velo.com

Bonjour
La bonne nouvelle c’est que votre cadre est avec un filetage de chaque coté. La moins bonne c’est que la cuvette n’a pas été démontée lors de la remise en peinture de votre cadre. Il faut avec le bon outil la démonter proprement et vérifier le filetage qui correspond à votre cadre.Il faut absolument remettre au propre votre filetage de boitier de pédalier avant de remonter le neuf.
Bonne mécanique à vous
Cordialement

Thomas Benezeth 03/05/17 à 10:23

Bonjour, merci encore. Bonne nouvelle effectivement ! La cuvette se démonte avec une simple clé en prise sur le méplat ou bien avec un outil particulier ? Et ensuite, pour le modèle de boitier de pédalier, ça dépend de la largeur de la boite (du cadre) ? Merci encore et bonne journée !
Thomas.

Materiel-velo.com

Bonjour
Suivant le format il se peut que ce soit une clé plate de 30 ou 32. Vous pouvez conserver la cuvette que vous allez retirer comme modèle. A voir si le cadre n’est pas trop ancien si vous pouvez trouver un boitier de pédalier type à cartouche. Il faudra cependant un outil spécifique pour le montage et bien choisir le pédalier qui va avec.
Bon montage à vous
Cordialement

Thomas Benezeth 03/05/17 à 11:05

Merci beaucoup !!!!

SOLOIST02 16/04/17 à 15:15

Bonjour,
Je corrige mon précédent post:
Je voudrais interchanger mes groupes entre mes 2 vélos.
BMC SLT01 2009 (boitier BSA ???) monté en ULTEGRA 6800.
BMC SLR02 2015 (boitier BB86PF ???) monté en 105 5800.
Je crains que le pédalier 105 du SLR02 soit en diamètre d’axe 30mm (longueur inconnue) alors que l’axe du pédalier ULTEGRA soit en 24mm???
Est-ce possible ou existe-t-il des adaptateurs?
Merci d’avance.
Salutations

Materiel-velo.com

Bonjour
Il est tout à fait possible de faire votre montage. Le BMC SLR 02 est en BB86. Le pédalier 105 n’est pas en BB30 car cela n’existe pas chez Shimano. Vous pouvez laisser les cuvettes dans vos deux cadres et procéder au montage..
Je vous conseille de procéder au changement de la câblerie pour repartir sur du neuf.
Bon montage à vous
Cordialement

SOLOIST02 16/04/17 à 14:53

Bonjour et merci pour votre article.
Ma question:
J’ai un vélo BMC SLT01 2009 monté en ULTEGRA 6800 et un autre BMC SLR02 2015 monté en 105 5800.
Je voudrais interchanger les groupes.
Est-ce possible au niveau des pédaliers (le SLT01 est en BSA je crois et le SLR02 en BB30)?
Merci d’avance.

Decoster 13/04/17 à 17:37

Bonjour, Je possède un VTT KTM Myroon Elite 29″ XT 22S dont le pédalier double est un Shimano XT M8000 2 – 26/36, le dérailleur arrière étant un XT 11 vitesses (11/42 que je ferais éventuellement évoluer en 11/46). Puis-je installer un plateau unique sur ce pédalier, 30 ou 32 dents par exemple, sans avoir à investir dans un pédalier mono-plateau de la marque ? Si oui, comment faudrait-il procéder pour que la chaîne soit alignée correctement (cales, entretoises…) ?
Je vous remercie vivement.
R. Decoster

Materiel-velo.com

Bonjour
Vous pouvez parfaitement passer votre vélo en mono plateau. Il vous suffit de commander la plateau spécifique Shimano. Il faudra vérifier la longueur de votre chaine et au besoin ajuster la longueur : Voici un exemple de ce que vous pouvez monter. http://www.materiel-velo.com/1846638-plateau-vtt-shimano-xt-sm-crm80-11v-mono-plateau.html#/18466380002-compatibilite_vitesses-11v/plateau_position-mono_plateau/entraxe-96mm/denture-32
Bon montage à vous
Cordialement

Dec 18/04/17 à 11:14

Bonjour, Merci beaucoup. Ça ne pose pas de problème d’alignement de chaîne, surtout si on monte sur le grand pignon arrière, car ce plateau prendrait la place du plateau externe actuel ? Ça croiserait très fort ? Merci.

Materiel-velo.com

Bonjour
Non car les dents du plateau sont spécifiques. Par contre il faut un réglage parfait du dérailleur et de la longueur de chaine. Vu votre utilisation (42 ou 46 dents il faut choisir un dérailleur à chape longue)
Cordialement

Decoster 18/04/17 à 13:22

D’accord. Merci.
Bonne journée.

Decoster 20/04/17 à 14:14

Bonjour, je reviens sur le sujet si vous le voulez bien. Je suis allé voir le site « docvelo.com » qui traite de la ligne de chaine et j’ai un nouveau doute. Je ne voudrais pas faire d’erreur avant d’investir dans un mono-plateau. Selon « docvelo », la ligne de chaine se calcule selon la formule LdC = LT (largeur totale) moins P (largeur de la cassette) le tout divisé par 2 puis on retranche du total obtenu E (distance entre l’extérieur du petit pignon et l’intérieur de la base). Dans le cas de non vélo cela donne (142-42)=100 / 2 = 50 – 6 = 44. Or mon pédalier actuel, sur lequel j’envisage de monter un plateau unique est celui-ci http://www.purebike.fr/pedalier-xt-m8000-2×11-vitesses-noir-4 donné pour 48,8 mm de ligne de chaine.
Si je comprends bien, je vais devoir, d’une manière ou d’une autre compenser les 4,8 mm d’écart ? Le plateau sera-t-il trop éloigné du boitier de pédalier ou l’inverse ? Quelle serait la solution (à part rester en double plateau !).
Mille excuses pour le dérangement et merci d’avance.

Materiel-velo.com

Bonjour
Le plateau mono plateau n’a pas la même architecture que celui de la version double même si visuellement ce n’est pas frappant. Le plateau que je vous ai indiqué est un plateau d’origine Shimano et ce pédalier M8000 est prévu pour recevoir ce double montage. Aussi nous avons déjà réalisé ce type de montage sans aucun problème.
Cordialement

Decoster 29/04/17 à 20:58

Bonsoir, En définitive, je suis resté en double plateau 36/26. Alors j’ai installé des plateaux XTR M9000 (26 & 26) sur mon pédalier XT M8000. L’opération n’a pas posé de problème particulier – mêmes écartements, mêmes vis idem au remontage du pédalier. En revanche, le fonctionnement est complètement impossible. Ma manette est une XTR M9000 – 2 vitesses et le dérailleur un XTR FD M9020. Même après force réglages, impossible de faire fonctionner correctement le changement de plateau ; en descendant, la chaine reste entre le grand et le petit plateau et il faut obligatoirement monter la chaine sur le grand pignon arrière pour qu’elle descende sur le petit plateau. Pour la montée du petit au grand plateau, il faut s’y reprendre à 3 reprises, comme s’il s’agissait d’un triple plateau ! A votre avis, quel pourrait être le problème : ligen de chaine… ? Je signale que mon shifter fonctionnait parfaitement avec le dérailleur et le plateau XT M8000.
Suis-je condamné à revenir au XT ou devrai-je passer au pédalier XTR ?
Je vous remercie vivement.

Decoster 02/05/17 à 08:10

Bonjour, après réflexion, je suis revenu en arrière et j’ai retiré les plateaux XTR pour remettre les plateaux XT. Et miracle, tout fonctionne à nouveau Parfaitement. J’ai donc pour le moment : pédalier Shimano XT 26×36, dérailleur et manette Shimano XTR. j’en déduis qu’il s’agissait d’un problème de compatibilité entre pédalier XT et plateaux XTR ?

Materiel-velo.com

Bonjour
Voici mon conseil : Utilisez les composants d’une seule et même gamme. Ils sont étudiés pour fonctionner techniquement dans leur ensemble. Panacher des composants , même d’une même marque, n’est pas forcement possible.
Cordialement

Philippe MERCIER 12/04/17 à 16:22

bonjour , je possede un cannondale sixevo bb30 , je veux changer mon pédalier pour un SRAM Pédalier RIVAL BB30 11v ,cela devrait normalement ne poser aucun soucis ?
merci et bonne journée

Materiel-velo.com

Bonjour
Vous pouvez parfaitement prendre ce pédalier, le montage ne devrait vous prendre que quelques minutes. Il faudra juste procéder éventuellement au réglage du jeu avec les petites cales transparente( incluses dans le jeu de pédalier). Puisque vous démontez le pédalier, vous pouvez en profiter pour vérifier l’état des roulements et le cas échéant les changer. Vous repartirez à neuf et pour longtemps.
Bon montage à vous
Cordialement
Materiel-velo.com

Philippe MERCIER 13/04/17 à 15:52

Je vous remercie pour votre réponse, pour les roulements j’ai l’habitude de les graisser tour les 3 mois
Cordialement

Nicolas 15/03/17 à 18:47

Bonjour,
Merci pour ce dossier complet mais j’avoue être « un peu » dépassé… je suis l’heureux possesseur d’un cadre Vélo Time Scylon… Je sais que j’ai besoin d’un boîtier de pédalier BB30 press-fit avec un diamètre de 46mm… j’ai actuellement un pédalier Sram red GXP (axe 24 mm je crois) … je ne trouve pas le bon boîtier… le seul boîtier que j’ai trouvé a un diamètre de 41mm…
Pouvez vous m’aider ? Existe-t-il un boîtier ? Ou est ce que je vais devoir changer mon pédalier ?
Merci
Nicolas

Materiel-velo.com

Bonjour
Dans votre cas il ne va pas y avoir beaucoup de solution. Avec un cadre au format pressfit 30 ou BB386 il n’y a pas de boitier pour un pédalier GXP (axe de 24 à 22mm). Vous allez devoir changer votre pédalier pour passer sur un format BB30 ou BB386 Evo. D’après nos renseignements le cadre Time Scylon est au format BB386 Evo. Voici un pédalier Sram que vous pouvez monter : Pédalier Sram Red BB386
Ainsi vous restez sur la marque Sram et vous en conservez les caractéristiques techniques.
Bon montage à vous
Cordialement

Clément 08/03/17 à 11:33

Bonjour,
Je possède un cannondale Slice de 2016, je l’ai reçu avec un pédalier FSA Gossamer Pro avec des manivelles de 170mm et personnellement il me faut des 175 ; j’ai donc commandé un nouveau pédalier FSA gossamer pro et au moment de le monter je n’ai pas pu car ce nouveau pédalier n’est prévu que pour une boîte de pédalier de 68mm alors que sur ce Slice c’est un format BB30 asymetrique de 73mm de large. Et après mesure du pédalier initialement monté il fait bien 5mm de plus que le nouveau.. Que puis-je faire alors? Est-ce qu’il y a une astuce? Je pourrais commander un nouveau mais sur n’importe quel site on n’a pas le choix sur la longueur de l’axe.. Ou alors commander un adaptate BB30 -> 24 pour monter un pedalier Shimano? Mais est-ce que l’axe du pedalier Shimano sera assez grand lui aussi?
Merci d’avance pour vos réponses.

Materiel-velo.com

Bonjour
Pour votre Cannondale Slice il vous faut un pédalier BB386 EVO (axe BB30) avec l’adpateur FSA BB30A reférence : 200-0005-000330. Vous pouvez contacter une enseigne sérieuse pour vous le commander, voici un exemple :Materiel-velo
Il faut compter environ 30 euros pour cette pièce.
Cordialement

Francois 19/02/17 à 18:30

Bonjour, je possède un Cannondale Synapse pédalier sram red 10v BB30 et je voudrait changer pour prendre le nouveau cadre synapse. Pourrais je adapter mon pédalier sachant que le futur boitier de pédalier est en BB30a
merci,cordialement

Materiel-velo.com

Bonjour
En théorie ce sera compatible. D’après la documentation technique il s’agit d’un boitier(BB30). Le mieux serait de demander la dimension du boitier avant votre achat. La taille doit être de 42mm de diamètre pour 68 à 73mm de large. Si la boite de pédalier est au format PF30 (comme sur le supersix) vous aurez des dimensions de 46mm de diamètre pour 68 à73mm de large.
Cordialement.

NICOLAS Alexandre 24/12/17 à 18:41

votre-site-est-top-du-top-j’ai-reglé-tous-mes-soucis-avec-vos-articles-et-le-forum.Votre-travail-est-sensationnel-et-gagne-àetre-connu,vraiment-« sensass ».

Materiel-velo.com

Bonjour
Merci pour votre message et nous pouvons vous aider à travers nos dossiers et tests c’est avec le plus grand des plaisirs.
Bonnes fêtes de fin d’année à vous
Cordialement

herve 09/02/17 à 16:06

bonjour,
j’ai lu dans votre article qu’il existe un adaptateur pour monter un pédalier bb30 sur un cadre
presfit30 !!
j’ai un pédalier sram22 BB30 monté sur un cadre boite BB30 donc 42 mm suivant votre tableau .
je souhaite le monter sur un cadre boite PF30 donc 46 mm toujours suivant votre tableau .
est-ce possible, si oui avec quel type d’adaptateur ?
merci,cordialement

Materiel-velo.com

Vous aurez besoin de boîtier de pédalier Pressfit 30 pour pédalier BB30 (assurez-vous que la largeur du boîtier de pédalier de votre cadre est bien de de 68mm).

hugues 10/01/17 à 05:21

bonjour a tous, je ne voi pas le demontage des axes avec roulement a graisser.
bonne journée

Materiel-velo.com

Bonjour
Ce type de dossier va venir au fur et à mesure sur notre site pour chaque format. En premier lieu vous trouverez le montage puis le démontage/entretrien.
Cordialement

meunier 09/12/16 à 19:35

Bonjour,
Je possède un pédalier shimano ultegra 6800 avec un boitier de pédalier BB86 shimano pressfit SM BB72-41B.
Je souhaite m’acheter d’occasion un capteur de puissance P2M type s sur pédalier FSA « K-Force Light » ou « Gossamer ».
FSA vend des boitier de pédalier Megaexo pour BB86 PressFit.
Suis je obliger de remplacer mon boitier de pédalier étant donné que les axes des deux pédalier font 24mm?
Tout les pédaliers sont ils compatible avec tout les boîtiers de pédalier d’axe identique (boitier adapté qu cadre bien sur)?
Merci pour les futurs renseignements qui je pense m’éclairciront. :)
Jérémy

Materiel-velo.com

Bonjour,
Vous pouvez conserver votre boitier de pédalier.pour ce qui est de la compatibilité ca se complique très vite. On est au cas par cas.
Sram possède son propre format. Campagnolo aussi pour ses boitiers. Ensuite il faut étudier Rotor, FSA et Shimano. Pour Rotor il faut de préférence prendre le boitier qui va avec le pédalier. FAS et Shimano possèdent aussi les formats de boitier pour la grande majorité des cadres du marché. En résumé il faut toujours se renseigner avant votre achat.
Bienvenu à vous dans le monde des utilisateurs du capteur de puissance, votre façon de vous entrainer va changer. Vous allez avoir de nouveaux repères et constater que la fréquence cardiaque n’est qu’un indicateur parmi d’autres.
Cordialement

Aurore 06/12/16 à 10:24

Bonjour,
J’ai un vélo Trek madone 6.9 en BB90 et je souhaiterais monter mon pédalier rotor 3D+ qui est en axe de 30mm. Pouvez-vous me dire quel boîtier ou roulements ou adaptateurs il me faudrait ?
Merci d’avance
Cordialement

Materiel-velo.com

Bonjour
Il ne sera pas possible de monter votre pédalier dans cette configuration. C’est lié aux contraintes mécaniques et à la spécificité du cadre Trek. Sachez que pour un format d’axe de 24mm le montage est réalisable.
Cordialement

Aurore 06/12/16 à 12:07

D’accord c’est bien ce qu’il me semblait. Merci beaucoup pour l’éclaircissement, c’est très aimable à vous.
Cordialement
Aurore

Isabelle 02/12/16 à 15:16

Bonjour,
Je veux changer mon pédalier sur un vélo couché (Azub Apus de 2010) pour mettre du plus haut de gamme genre Shimano XT.
Je suis en 3 plateaux (28-38-48) et 9 vitesses.
Mais comme je suis petite (156 cm), j’ai besoin de garde l’écartement des manivelles le plus petit possible.
Je ne sais pas quel boitier choisir et avec quel pédalier.
Pouvez-vous m’éclairer sur ce qui est possible ?
Merci d’avance,
Cordialement,
Isabelle

Materiel-velo.com

Bonjour
Pour la grande majorité des cas, le pédalier est souvent lié à un boitier spécifique. Pour le Shimano XT vous pouvez partir sur un ensemble comme celui ci : Ensemble pédalier et boitier. Sur votre vélo couché vous devrez choisir un boitier avec filetage.
Dans la gamme shimano il y a largement de quoi trouver satisfaction. Attention aussi si vous êtes déjà en triple, vos leviers sont à ce formats. Cette remarque est aussi valable pour le nombre de vitesse à commander sur la partie arrière.
Bon montage à vous et au besoin nous sommes à votre écoute;
Cordialement

Decoster 25/11/16 à 18:51

Bonsoir,
Je suis intéressé par un pédalier présenté exactement comme ceci : « ROTOR New 3D24 110 mm Compact ».
– Entraxe 110 mm – Longueur de manivelles 172,5 mm – Compatbile BBright, BB386, BB30, PF30, , BB86, BSA, ITA – Contient manivelles, visserie, et axe – Livré sans boîtier de pédalier ni plateaux – Poids fabricant : 520 g.
Il s’agit d’un pédalier à 5 branches et je pense que 110 est la mesure entre les trous de fixation des plateaux mais que signifie « compact » ?
Merci pour votre éclairage avisé.
Cordialement.
R. Decoster

Materiel-velo.com

Bonjour
Le terme compact signifie que l’entre axe entre les plateaux sera de 110 mmm et que vous aurez la possibilité de monter un petit plateau de 34 dents si besoin. La différence entre cette version et un pédalier dit classique vient de l’entre axe qui est de 130 à 135 suivant la marque(Shimano et Sram 130, Campagnolo 135mm). Aussi sur un modèle classique le plus petit plateau sera de 39 dents(voir 38 dents avec un plateau adaptable).
Le terme compact signifie donc que l’entre axe est de 110mm et que vous pouvez monter un petit plateau avec une denture réduite. C’est aussi pour vous aider à vous y retrouver lorsque vous souhaitez changer vos plateaux quand on voit l’offre et les différents standards du marché.Pour le grand plateau vous aurez le choix à partir du 48 dents jusqu’à 52 voir 53 dents.
Cordialement

Decoster 28/11/16 à 10:19

Bonjour,
Parfait et merci pour vos explications. Dommage que les constructeurs et revendeurs n’emploient pas un langage plus clair ou, à tout le moins, compréhensible par des gens qui ne sont pas des techniciens du vélo. Une simple précision concernant la possibilité, en fonction du modèle présenté, de monter 1, 2 ou 3 plateaux serait utile par exemple et simplifierait le choix entre tel ou tel pédalier.
Encore merci.
Bonne journée.
R. Decoster

Materiel-velo.com

Bonjour
Le pédalier triple tend à disparaitre au profit du pédalier compact. C’est d’autant plus vrai qu’il faut une poignée de vitesses gauche spécifique (3 positions). Avec un pédalier compact on obtient un échelonnement de vitesses progressif. Avec le triple certaines vitesses se chevauchent.
Voici un exemple pour votre pédalier, il est possible d’avoir des précisons encore plus adaptées à votre profil en contactant cette enseigne.
Pédalier Rotor
Cordialement

jean-françois 22/11/16 à 14:39

Bonjour,
Suite aux infos que vous m’avez donné il y a quelques jours concernant les pédaliers campagnolo,
peu t’on monter soit power torque ou ultra torque en prenant les cuvettes et roulements adaptés
merci d’avance

Materiel-velo.com

Bonjour
Vous pouvez vous référer à l’exemple que nous vous avons indiqué. Il faut surtout bien prendre les cuvettes qui vont avec le pédalier (power torque ou ultra torque) . Aussi le bon filetage pour votre vélo est primordial.
Bon montage à vous
Cordialement

jean-françois 20/11/16 à 12:29

Bonjour,
Enfin des explications claires et précises sur les innombrables modèles de boitiers de pédalier.
j’aurais besoins de votre aide;
j’ai un vélo colnago cadre titane, monté avec un ancien pédalier campagnolo centaur triple,le boitier est un italien diamètre 36,largeur du cadre 111 mm.
je voudrais monter un pédalier compact campagnolo + récent,type ultra torque ou power torque,est possible ?
merci d’avance pour vos infos

Materiel-velo.com

Bonjour
Vous pouvez parfaitement monter un pédalier compact sur votre vélo. La seule précaution à prendre est de bien sélectionner votre boitier en filetage italien.
Voici un exemple de montage possible.
boitier de pédalier : boitier Campagnolo italien
pédalier : Pédalier Campagnolo compact
Bon montage à vous
Cordialement

jean-françois 21/11/16 à 11:34

Merci pour les infos
Cdlt
jean-françois

lulu 17/11/16 à 21:39

bonjour j ai un fat bike specialized fatboy ,le model fourche carbone 2015 j aurais voulu savoir quel type de boitier de pédalier commandé?

Materiel-velo.com

Bonjour
Il semble que le boitier complet soit spécifique à la marque Spécialized. C’est un format PF30 mais avec un boitier que seul Spécialized peut avoir. Les roulements internes sont en BB30.
Il serait donc judicieux de vous rendre dans une enseigne de la marque. Si votre Fat boy est le modèle orange fat boy comp carbone , il s’agit bien d’après la fiche technique d’un format pf30. vous pouvez le remplacer par ce type de boitier : boitier PF30
Bon montage à vous
Cordialement

Babbou 03/11/16 à 20:07

Bonjour, un grand merci pour cet article très complet.
Il y a une question que je me pose cependant.
J’ai acheté un cadre qui prend du BB30 d’après ses caractéristiques, et je dois monter dessus mon pédalier Shimano XT qui est actuellement sur mon vélo au boitier de type BB86 Pressfit.
J’ai trouvé un adaptateur Sram en vente qui convertit le BB30 en BSA.
Pourrai-je monter mon pédalier dessus si j’équipe le cadre de cet adaptateur et d’un boitier de pédalier BSA Shimano Hollowtech II?
Est-ce que ça coïncidera bien au niveau de la longueur de l’axe du pédalier?
Merci :)

Materiel-velo.com

Bonjour
Il est fort probable que l’adaptateur que vous ayez acheté soit compatible bb30 vers bsa mais avec un pédalier Sram. L’axe d’un pédalier Sram n’est pas au même format que pour Shimano. Il fait 24mm d’un coté et 22mm en son extrémité.
Voici un exemple adaptateur qui ira avec votre cadre. Nous avons un excellent retour de ce type de boitier.
boitier bb30/ Shimano
Bon montage à vous
n’oubliez pas de graisser le boitier au montage, son démontage en sera d’autant plus simple
Cordialement

Babbou 05/11/16 à 15:23

Bonjour, un grand merci pour la réponse.
Est-ce que cet adaptateur ne serait pas plus intéressant?
http://www.alltricks.fr/F-11907-boitiers-de-pedaliers/P-49199-truvativ_adaptateur_de_bb30_vers_bsa_sans_outils
Ils indiquent que c’est compatible avec les pédaliers d’axe de 24.
L’avantage c’est qu’en cas de roulement usé on n’achète qu’un boitier qui coûte une quinzaine d’euros.
Le boitier Rotor que vous me conseillez a l’air fiable mais coûte un certain prix et doit être complètement changé en cas de roulement usé.
Laquelle des 2 solutions pensez-vous qui reste la plus avantageuse?
Merci :)

Materiel-velo.com

Bonjour
Ce que vous me présentez est juste le tunnel qu’il faut coller dans votre boite de pédalier. A notre avis ce n’est pas un choix judicieux. Déjà l’opération est irrémédiable. Vous allez perdre la possibilité dans le temps d’utiliser un pédalier BB30. Second point, il faut quand même acheter un boitier de pédalier. Donc rajouter entre 15 à 20 euros en plus du boitier.
Celui que nous vous avons indiqué est complet et ne vous fait pas perdre l’avantage du boitier BB30 si jamais vous souhaitez repasser sur ce format un jour. De plus nous avons un excellent retour en terme de durée sur ce boitier. C’est donc notre conseil et dans votre cas que de passer sur ce type de produit.boitier bb30/ Shimano
Bon montage à vous
Cordialement

Barraud Xavier 21/10/16 à 15:14

Bonjour,
J’ai installé un boîtier de pédalier Fsa BB -PF79/Di2/Bbright Adapter sur mon cadre dont la boîte mesure 68mm, je voulais installer mon pédalier Fsa gossamer pro Megaexo mais une fois installé il y a un jeu d environ 1,5 cm entre la pédale et le boîtier, y a t il une pièce pour comblé ce jeu ? Faut il mettre une rondelle, pourriez vous me renseigner, merci d’avance

Materiel-velo.com

Bonjour
Il semble que vous n’ayez pas sélectionné le bon boitier de pédalier. Votre boite mesure 68mm de large mais qu’elle est son diamètre intérieure? 42 ou 46mm?
Voici un tableau qui va vous aider à choisir le bon boitier. Tableau boitier pédalier
A titre d’exemple voici ce que vous pouvez trouver suivant le bon format.
Si vous avez un boitier BB30 voici ce que vous pouvez monter : Boitier FSA BB30 pour axe de 24mm
Bon montage à vous
Cordialement

Barraud xavier 21/10/16 à 17:04

Le diamètre intérieur et de 46 mm

Barraud Xavier 21/10/16 à 14:46

Bonjour,
J ai installer un boîtier de pédalier PF30 bbright adapter BB-PF79 /Di2 for Megaexo sur mon cadre de vélo dont la boîte mesure 68mm je voulais savoir comment installer mon pédalier Fsa gossamer pro Megaexo, car quand je l instale il y a un espace de environ 1 cm entre la pédale et le boîtier? Y a t il une cale à installer ?
Je vous remercie pour votre aide….

Materiel-velo.com

Bonjour
Il semble que vous n’ayez pas sélectionné le bon boitier de pédalier. Votre boite mesure 68mm de large mais qu’elle est son diamètre intérieure? 42 ou 46mm?
Voici un tableau qui va vous aider à choisir le bon boitier. Tableau boitier pédalier
A titre d’exemple voici ce que vous pouvez trouver suivant le bon format.
Si vous avez un boitier BB30 voici ce que vous pouvez monter : Boitier FSA BB30 pour axe de 24mm
Bon montage à vous
Cordialement

abdel 21/10/16 à 13:37

Bonjour,
Merci pour cet article tres complet
j’ai un trek domane 2.3 2016 , je présume qu’il s’agit d’un bb90 , je n’ai rien trouvé sur le site
J’aimerais un nouveau pédalier en remplacement de mon shimano rs500 (donc holowtech 2 )=
mon cadre et mon boitier de pédalier sont il compatible avec un fsa k force light ?
Merci

Materiel-velo.com

Bonjour
Le cadre Trek au format BB90. Pour monter un pédalier FSA K force light dernière génération cela ne va pas encore être possible car , à notre connaissance, il n’y a pas d’adaptateur BB90 de disponible. En revanche vous pouvez monter un pédalier Shimano,Sram ou Campagnolo sans souci.
Voici un exemple de boitier pour un pédalier Shimano : Boitier Trek Shimano
Bon montage à vous
Cordialement

SeB42 17/10/16 à 20:30

Bonjour,
Votre article est très clair, néanmoins j’aimerai avoir quelques certitudes supplémentaires avant d’équiper mon Trek Remedy 7 de 2015 (d’origine je précise: http://www.culturevelo.com/Remedy-7-27-5) d’un groupe mono Shimano SLX (http://www.probikeshop.fr/groupe-shimano-slx-11v-mono/128194.html)
Pensez-vous déjà que ce type de groupe se monte sur mon VTT? Si oui, le boitier de pédalier actuel nécessite-t-il d’être remplacé par celui du groupe SLX?
Si vous pouvez éclairer ma lanterne, merci d’avance,

Materiel-velo.com

Bonjour
Il est tout à fait possible de monter ce groupe sur votre vélo. Aussi concernant le boitier de pédalier, il va être nécessaire de monter le boitier Shimano du groupe SLX.
Bon montage
Cordialement

thierry 14/10/16 à 18:44

Bonjour, sur un vtt canyon torque ,pédalier saint 68/73,boitier saint ,cadre en 73 mm+ antidéraillement faut-il
mettre une entretoise de 2,5 mm coté pédalier?ou coté opposé? vtt en 10 vitesses.
Merçi.

Materiel-velo.com

Bonjour
Il est préférable d’équilibrer l’ajustement avec les bagues. En principe il est fournit plusieurs cales, il faut donc en placer une de chaque coté(1mmx2) et vérifier l’absence de jeu au montage.
Bon montage.
Cordialement

Clairet Renaud 12/10/16 à 19:09

Wouah! Super dossier! Très précis. Merci!
Je constate que cela devient très compliqué avec ces nouveaux standards.
Aussi je patauge un peu.
Je vous pose une question et peut-être m’éclairerez vous.
J’ai VTT Nakamura Complite en carbone. J’aimerai changer le pédalier double par un triple afin d’avoir plus d’amplitude. Mon boitier est un pressfit 30 et la largeur du boitier est de 73mm. Puis-je changer mon FSA comet double par un FSA comet triple? Il y aura t-il un problème de longueur d’axe?
En tout cas merci car en cherchant à trouver des solutions pour mon problème, j’ai découvert votre site.
Cordialement
Renaud

Materiel-velo.com

Bonjour
Le soucis dans votre cas va venir de votre manette gauche qui est prévue en double. Si vous passez en triple il va falloir la changer. Ce qui va commencer à faire un coût important. Si vous souhaitez augmenter l’amplitude de vos développement il est possible de passer sur une cassette plus importante et de changer aussi le petit plateau. Un exemple de cassette Cassettes de remplacement
Notre avis est de vous orienter vers une cassette plus importante pour passer un obstacle très pentu.
Bon montage à vous

Eric 11/10/16 à 19:43

Bonsoir
Mon cadre au niveau du boitier de pédalier est de 89,5 mm de large et le diamètre de 41 mm.
J’ai un pédalier race face turbine cinch avec axe de 30 mm.
Quel boitier de pédalier race face ou autre marque dois je acheter?
Sportivement

Materiel-velo.com

Bonjour
Vous pouvez partir sur ce type de boitier de pédalier, l’important étant de respecter le diamètre de 41mm avec votre pédalier en 30mm. Voici un exemple de boitier Boitier 41mm axe 30mm.
Bon montage à vous
Cordialement

Vincent 04/10/16 à 20:44

Bonjour
Mon Vtt de bonne facture et de marque decathlon date de la fin des années 90.
VTT Decathlon M Serie Xc limited.
Je desire changer mon pedalier et d’un même coup le boitier de pedalier.
Le boitier actuel est un shimano BB-UN53 68 BC 1.37 x 24 LL113
Quel materiel je peux monter ?
Le Pédalier 9V SHIMANO DEORE FC-M590, avec boitier associé est il compatible ?
à priori je dirai oui, mais je ne sais déchiffrer les données du groupe BB UN 53.
D’avance, Merci beaucoup
Vincent

Materiel-velo.com

Bonjour
D’après la référence Shimano le boitier BB UN 53 est un axe carré, ce qui ne sera pas compatible avec votre choix de pédalier. Pour le boitier vous pouvez partir sur le filetage BSA en associant un pédalier comme celui-ci par exemple : Pédalier Shimano
Bon montage à vous
Cordialement

François 28/09/16 à 23:57

Bonjour,
J’ai actuellement un pédalier SRAM S2210 GXP et je souhaiterai passer sur un Race Face Next SL.
Dans le descriptif cette mention figure: Boitier de pédalier Race Face CINCH UNIQUEMENT (BB92, PF30, BSA30).
Du coup, que dois-je faire? Mon boitier GXP est-il compatible ou dois-je monter un des boitiers spécifiés ci-dessus?
Merci!

Materiel-velo.com

Bonjour
Dans votre cas vous devez monter l’un des boitiers en 30mm. D’après les informations ce sera le BSA30. L’architechture du pédalier sram est unique et il est doute impossible de monter un autre boitier que celui de la marque.
Donc le boitier Sram n’est pas compatible avec votre nouveau pédalier Race Face Next SL.
Cordialement

Boyer D 28/09/16 à 16:54

Bonjour
j’ai actuellement un pedalier FSA gossamer megaexo et je souhaiterai savoir si il possible de passer sur un sram rival 22GXP. mon boitier de pedalier est un SM BB6700 BC 1,37×24
Merci par avance

Materiel-velo.com

Bonjour
Il est tout à fait possible de réaliser ce montage. Il faut prendre le boitier Sram qui correspond à votre pédalier. L’architecture du pédalier impose de monter un boitier de la marque. Pour vous aider voici une des options possibles.Boitier Sram
Cordialement

Emmanuel 26/09/16 à 16:06

Bonjour, je souhaite changer le boitier de pédalier de mon vieux vélo peugeot (années 70). Que faut-il prendre pour qu’il s’adapte ? (boitier à tige carré, 120+mm)
Merci d’avance,

Materiel-velo.com

Bonjour
Il va être nécessaire de démonter le boitier pour s’assurer du filetage existant. Dans cette époque on avait soit du filetage Français, Anglais ou encore Italien. Vous retrouverez les indications sur les cuvettes. Pour la longueur de l’axe elle est liée à la forme des manivelles. Dans le dossier vous avez les différentes formulations des formats. En résumé avec un pied à coulisse voici les indications
Pas Français Diamètre 35mm, Italien 36 mm et Anglais 34,44(dans cette proportion)
Cordialement
Cordialement

DEMARET-JOLY 18/09/16 à 17:31

Bonjour, je voulez faire un velo tout monter et donc je vérifier la compatibilité du pédalier avec le cadre j’ai donc regardé sur ce site mais j’ai tjrs pas compris. Est ce que un cadre MSC Mercury qui est un boitier de pedalier Press Fit 92 mm est compatible avec un Pédalier Deore M617 avec un Boîtier SM-BB52 ?

Materiel-velo.com

Bonjour
Si vous parlez du cadre MSC Mercury en carbone , il est bien en boitier pressfit BB92. Si c’est la version aluminium on est sur un filetage BSC. Dans le premier cas votre boitier SM-BB52 ne sera pas possible à installer du fait qu’il est à fileter (ref Shimano). Nous vous conseillons un boitier de ce type Boitier pressfit Shimano BB92
Dans le second cas du modèle en aluminium les composants sont correctes.
Cordialement

chave 08/09/16 à 10:07

bonjour
voila je vais avoir un cadre plasma 3 tt et je voudrais monter mon pédalier rotor 3d+ qui est en axe 30
pouvez vous m éclairer un peu pour je ne fasse pas de bêtises!
quel boitier je peux monter dessus svp!
merci d avance.

Materiel-velo.com

Bonjour
D’après nos information le cadre Plasma 3 TT est au format pressfit 86. Donc si votre pédalier Rotor 3D+ est en axe de 30mm il ne sera pas possible de le monter. Pour être compatible avec votre pédalier le cadre doit être au format BB30 ou pressfit 30.
Cordialement

Materiel-velo.com

Bonjour
Après de nouvelles recherches car votre cas n’est pas unique voici une information qui devrait vous ravir.
Vous pouvez trouver ce qu’il vous faut chez Rotor pour monter votre pédalier 3D+ en BB30 sur un cadre BB86 pressfit.
Boitier pédalier BB86 pour pédalier 30mm
Bon montage
Cordialement

chagrinland 01/09/16 à 15:54

bonjour,
j’ai un cadre awol de chez specialized.
puis je installer un pédalier SRAM GXP Team ?
quel filetage : anglais ou italien ? quelle différence entre les 2 ?
merci

Materiel-velo.com

Bonour
Vous pouvez monter ce type de pédalier. Vous devez aussi monter un boitier de pédalier de la même marque(Sram) pour que cela fonctionne. Votre filetage sera en BSC. Le filetage italien est souvent lié aux cadres transalpin. La différence vient de la largeur du filetage et de son sens pour le monter.
Bon montage à vous
Cordialement

chaulet 26/08/16 à 21:44

Bonsoir.
¨Pouvez-vous me dire sur le boîtier SM-BB91-41A est utilisable à la place du SM-BB72-41B ?
Merci

Materiel-velo.com

Bonjour
Suite à notre recherche, nous vous conseillons de conserver SM-BB72-41B. D’après le tableau de compatibilité Shimano il n’est pas indiqué de compatibilité en tre une version Dura Ace et Ultégra. Nos recherche font état d’une difficulté en utilisant un boitier Dura Ace pour faire passer l’axe de la manivelle coté opposée du boitier. Notre conseil : conservez la référence SM-BB72-41B.
Cordialement

Lavigne 01/08/16 à 22:14

bonjour
je possede un velo wilier cento 1
je voudrais changer le pedalier campa record ultra torque pour un fsa mais je ne sait pas quel modele choisir en fonction du boitier de ce velo
merci pour votre aide
M. lavigne

Materiel-velo.com

Bonjour
Avez vous un peu plus d’infos sur votre cadre. Modèle précis , l’année etc.
Les dernières versions du Wilier Cento 1 SR sont au format BB386 donc pas de soucis pour un pédalier FSA qui est le précurseur de ce format.
Cordialement

Lavigne 02/08/16 à 11:26

c’est un velo wilier cento1 de 2013
le boitier mesure 91mm de long sur 41mm de diametre interieur
je pense que c’est un pressfit bb86/92 ??
quelles marques de pedaliers conviendraient avec un axe de 24mm
merci

Materiel-velo.com

Si vous souhaitez vraiment passer sur un axe de 24mm et ne pas rester sur du Campagnolo vous pouvez vous orienter vers Rotor.Le choix est important et vous pouvez passer sur une version capteur de puissance.
Dans votre cas , je vous conseillerai de rester sur un axe de 30mm et de regarder la gamme FSA qui est directement compatible avec votre cadre. A vous de regarder le budget que vous souhaitez consacrer pour cet achat.
Cordialement

paul 29/07/16 à 14:39

Bonjour,
Je voudrais passer mon Commencal El Camino 650b 2014 du montage d’origine vers une transmi monoplateau avec un pédalier Shimano Zee, pensez-vous que c’est compatible ? Merci !

Materiel-velo.com

Bonjour
Le montage du pédalier ne va pas poser de soucis , en revanche il faudra sans doute envisager de changer le dérailleur arrière. Le dérailleur arrière dédié au mono plateau n’est pas identique au votre. En règle générale un groupe est prévu pour fonctionner de paire avec ses composants. Le mixage de différente technologie pose problème.
Cordialement

Thibs 26/07/16 à 13:44

Bonjour et bravo pour ce blog!
Je voulais installer un pédalier Cannondale SL avec IPO Spiderring sur un cadre acier artisanal BSA mais il semblerait que ce ne soit pas possible au vu du diamètre de l’axe. Pourriez-vous me confirmer cette information. Quelle serait une alternative similaire en terme de techno, poids, rigidité à un tel pédalier avec un axe de 24?
Merci d’avance!

Materiel-velo.com

Bonjour
Effectivement, le pédalier Cannondale est au format BB30 et il est impossible de le monter sur un format BSA. En terme de technologie et en restant sur de l’aluminium la gamme Rotor est très bien. Il est aussi possible pour vous de remplacer votre pédalier par la même gamme que votre groupe.
Bon montage à vous
Cordialement

Thibs 26/07/16 à 13:41

Hello, Bravo pour ce super site!
Je souhaite monter un pédalier Cannondale SI avec IPO Spiderring sur un cadre acier artisanal avec boitier BSA, après quelques recherchent je me rends compte que c’est impossible, pouvez-vous me le confirmer. Quel pédalier en axe de 24 se rapprocherait en terme de carractéristique selon vous de ce pédalier?

Lapraz 26/07/16 à 13:20

Bonjour,
Je remet à neuf un Rickshaw indonésien, l’axe du pédalier à cassé, malheureusement je ne retrouve pas la pièce d’origine. L’axe fait 165 mm de longueur, à clavettes.
Le boitier (ø51mmxL70mm) comporte deux roulement à billes diamètre Ext 51mm et int. 24mm.
J’ai essayé de ressouder l’axe, mais je n’ai pas réussi à garder un centrage parfait, du coup ça déraille….
J’ai regardé un peu partout, est ce qu’il existe une solution pour réadapter un axe? ainsi qu’un nouveau pédalier? Je ne précise pas qu’il faille que le pédalier soit en béton, c’est monovitesse et une fois les passagers dessus, il faut mettre un sérieux coup de pédale pour le faire avancer…
Merci d’avance pour votre aide
Quentin

Materiel-velo.com

Bonsoir
Pas facile de trouver des pièces mais voici comment vous pouvez procéder. Rapprochez vous d’un fabriquant de vélo taxi par exemple ou d’un spécialiste de vélo vintage. Une simple recherche Google et vous tombez sur des forums ou directement sur la page constructeur.
Pour ce qui est de la réparation d’un axe de pédalier, c’est impossible de le reconstruire de cette façon. La pièce ayant été fragilisée elle est donc inutilisable.
Vous pouvez aussi vous diriger vers un atelier de mécanique générale(avec des machines outils type tour ou fraiseuse) avec votre axe. Un professionnel peut vous refaire la pièce à l’identique.
Cordialement

gaspard 24/07/16 à 14:31

Bonjour, voici ma question: je souhaite acheter un specialized venge ( seulement le cadre) , et-il possible de mettre un pédalier campagnolo chorus ? Merci

Materiel-velo.com

Bonjour
Le Spécialized Venge est au format BB30, il faudra passer par un adaptateur/réducteur très simple à installer. Certains y sont déjà passés comme Canyon.Sauf erreur de notre part,Campagnolo propose un adaptateur pour ce format.
Bon montage
Cordialement

Gaspard 24/07/16 à 14:21

Bonjour , voilà ma question , est-il possible d’utiliser un pédalier campagnolo chorus ( pédalier torque ) sur un spécialized venge de 2016 ?

ef 21/07/16 à 10:52

Bonjour,
j’ai constaté une erreur dans votre document par rapport au sens de filetage du boitier italien… Côté gauche et côté droit on vis dans le sens des aiguilles d’une montre pour serrer.

Materiel-velo.com

Bonjour
Vous avez complètement raison dans le sens horaire pour les deux côtés. Merci de votre remarque. Pour ceux qui utilisent ce type de filetage il faut vérifier une à deux fois par an l’absence de jeu. Le filetage italien peut se desserrer.

ef 21/07/16 à 10:51

Bonjour,
j’ai constaté une erreur dans votre document par rapport au sens de filetage du boitier italien… Côté gauche et côté droit on vis dans le sens des aiguilles d’une montre visser,

Flovirlin 26/05/16 à 15:09

Bonjour,
je roule sur un BMC TE01 de 2016 avec le tout dernier pédalier XT double plateau de 26/36 avec 11 vitesses à l’arrière, j’aimerais changer de pédalier et passer en Race Face next SL G3 à la place du pédalier XT que dois je mettre comme boitier de pédalier?
Je suis un peu pommé :s
Merci pour vos renseignements.

Materiel-velo.com

Vous aurez besoin de ces cuvettes Rotor BB86 41-30 puisque le pédalier Race Face est au standard BB30.

Benji 23/05/16 à 23:57

Bonjour, pour un fixie quel axe de pedalier choisir?

Materiel-velo.com

Cela dépend du standard de boîtier de pédalier de votre cadre ! Seul vous pouvez le définir.

jean-michel 21/05/16 à 18:52

Bonjour,
Je souhaite remplacer mon boitier de pédalier shimano ultegra SM-FC 6601 BC1.37×24 ROAD (pédalier FC6600BSC)
Quel modèle sur le marche le remplace ?

Materiel-velo.com

Dans la gamme Shimano, le pédalier Ultegra 6800 est compatible 10 et 11 vitesses et conviendra idéalement !

Nicolas 15/05/16 à 18:58

Bonjour,
Je souhaite changer mes manivelles actuelles campa veloce (8v) avec axe carré par des campa avec le système Power Torque (pour passer en 10v).
Je possède un trek carbone 5500 oclv de 1996.
Est-ce possible ?
Si oui, quel boîtier de pédalier ou cuvette conviendrait ?
Je vous remercie par avance.

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier fileté Campagnolo Power Torque BSA.

Julien 12/05/16 à 13:15

Bonjour,
Je possède un BMC SLR02 de 2015 monté en Shimano 105 et je désire passer à un groupe Campagnolo Chorus 11v.
Pourriez-vous me dire si cela est compatible?
Je vous remercie pour vos prochaines précisions.

Materiel-velo.com

Vous aurez besoin de ces roulements Campagnolo Ultra Torque au standard BB86.

Lucad 08/05/16 à 10:24

Bonjour. J’ai un vieux pédalier Campagnolo Athena que je voudrais changer par un FSA K Force Light. J’ai une boîte 1,370″x24 avec une longueur de 111 mm. je suis perdu quant au choix du nouveau pédalier. Merci infiniment pour votre conseil.

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier FSA MegaExo BSA.

emmanuel 05/05/16 à 14:28

bonjour
je veux rééquiper mon « vieux » cadre pinarello marvel (pour en faire mon mulet)…, je voudrais l’équiper avec un groupe shimano 105 11v, mais j’ai un doute sur le boitier de pédalier … d’après vous quelle est le modèle je pencherai pour du BSA, mais pas sûr … merci pour votre réponse

Materiel-velo.com

Il s’agit boîtier de pédalier fileté, mais avec un filage italien et non pas anglais (BSA) ! Vous aurez besoin de ce boîtier de pédalier Shimano avec filetage italien.

Chill 29/04/16 à 20:52

Bonjour,
Merci pour toutes ces informations.
Cependant pour les vieux vtt des années 90 les recherches sont plus difficiles.
Je possède un vieux vtt topbike cadre chrome. Le groupe derailleur avant et arrière est un STX en 3×7 vitesses.
Les dents du pedalier triple plateaux shimano fc mc 14 en 42 34 24 sont complètement usées.
Les pédaliers shimano IG comme le mien sont ils standards et interchangeables avec les pedaliers recents ? Faut il changer le boitier de pédalier ? Faut il tout changer la chaîne et la roue libre pour une efficacité optimale ?
Cordialement
Merci.

Materiel-velo.com

Il faudrait d’abord définir le standard de votre boîtier de pédalier. Votre vélo semble assez ancien, il pourrait s’agir dans votre cas d’un cas d’un axe carré. Cependant, vous ne trouverez pas de pédalier à axe carré neuf. En prenant en compte la compatibilité avec le reste de vos composants (dérailleurs, shifters…), sans en savoir plus sur votre vélo et en prenant en compte la très probable usure de la cassette, le plus simple serait certainement de vous orienter vers un groupe complet, avec un boîtier de pédalier Octalink pour réduire le coût. Malheureusement, sur une demande aussi spécifique, difficile de vous orienter vers une solution précise sans en savoir plus sur le vélo.

David 23/04/16 à 12:56

Bonjour,
je souhaite changer le pédalier de mon kuota kharma 2012. Le vélo possède une boîte de pédalier type pf30 46 mm de diam. externe, 30 mm interne et 68 mm de long. Je veux monter un pédalier campagnolo veloce power torque en axe 24 mm.
Quel type de boîtier pressfit dois- je monter ? Je ne connais pas la longueur de l’axe du pédalier campa. Le boîtier campa power torque osFit 386 est- il indiqué dans mon cas ? Merci.

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier Campagnolo Powertorque PF30.

michaud thierry 06/04/16 à 07:30

Bonjour
Je souhaiterais avoir une précision: vous indiquez pour le montage d’un boitier de pédalier fileté que le serrage se fait « anti-horaire à gauche » et « horaire » à droite; hors il me semble que c’est le contraire. Qu’en est-il exactement ? Merci !
P.S.je vous cite: « Ainsi, on distingue le filetage anglais, ou BSA, le plus répandu aujourd’hui, si bien que l’on parle de façon générique de boîtiers BSA. Son filetage mesure 34,8 mm et le boîtier se visse dans le sens horaire du côté droit et dans le sens anti-horaire du côté gauche »

Materiel-velo.com

C’est une coquille, en effet ! Le serrage s’effectue dans le sens horaire côté gauche et anti-horaire côté droit (vers la roue arrière) ! Merci de votre vigilance : vous gagnez un boîtier de pédalier toute notre considération !

Decoster 04/04/16 à 16:58

Bonjour, Pour remplacer un boitier dont un roulement craquait, j’ai acheté et monté un BB41A (Shimano XTR) sans souci à l’aide de l’outil approprié ! Je me pose une question ; quelle est l’utilité du tube en plastique qui relie les 2 roulements ? Merci.

Materiel-velo.com

Ce tube permet d’assurer l’étanchéité des roulements, en les isolant de l’eau qui pourrait s’immiscer entre les cuvettes et le cadre. Lorsque les deux cuvettes sont dissociées, vous remarquerez qu’un joint est intégré à l’intérieur du tube pour assurer l’étanchéité.

Decoster 02/08/16 à 15:16

Oui mais en même temps, l’axe de pédalier est creux et il traverse tout le boitier et l’ajustement entre axe et roulements est très serré. L’étanchéité est déjà assurée à ce niveau !

Materiel-velo.com

Bonjour
Il faut savoir que l’eau arrive toujours à s’infiltrer. Il est donc important lors du montage de mettre de la graisse et de monter les éléments qui composent le boitier. Enfin il faut régulièrement démonter le boitier, jeu de direction pour vérifier l’absence d’humidité. Surtout en vtt ou cyclocross ou le matériel est fortement sollicité.Pour un vélo de route un démontage au sortir de l’hiver est correct.
Cordialement

Médéric 03/04/16 à 19:47

Bonjour, je possède un Roubaix de 2015 (https://www.specialized.com/fr/fr/bikes/road/roubaix-sl4-comp-disc/106300).
Le pédalier est un turn zayante de chez praxis monté avec un BB30 (un peu particulier selon mon vélociste), je souhaite le remplacer par un shimano ultegra ou dura ace, mon choix n’est pas encore arrété bref les 2 ont un axe de 24mm.
Quel boitier dois-je utiliser?

Materiel-velo.com

Vous aurez besoin de cet adaptateur pour monter un pédalier en axe de 24mm sur un cadre BB30.

benoth 01/04/16 à 22:08

http://www.materiel-velo.com/1825500-groupe-vtt-sram-x7-2x10v-sans-frein-a-disque.html
je pensais acheter ce groupe justement sur le site que vous indiquez .on peut choisir ce type de boitier dans la configuration.merci de la réponse rapide

benoth 30/03/16 à 21:33

bonjour
merci pour cet article, mais c’est assez compliqué de s’y retrouver!
je possède un scott élite racing de 2004 équipé d’origine d’un groupe deore
le boitier est me semble t-il de type octalink
je suis sur le point de commander un groupe sram x7 gxp.
vais -je avoir d’après vous des problèmes de compatibilité?
j’ai le choix entre un boitier « bsa 1,37×24 » ou « pressfit bb86-bb92 41X86-92″…
j’en fais appel à vos lumières…
merci par avance

Materiel-velo.com

Vous aurez besoin d’un boîtier de pédalier BSA Sram.

samy-658 30/03/16 à 20:13

bonsoir , je vient d’acheter un giant défy composite triple a mon fil qui est en pupille 2 et je doit donc remplacer le pédalier qui est d’origine un shimano tiagra par un pédalier en 42 dents maxi , pourriez-vous me dire le type de boitier monté sur ce cadre ? Je sais que s’est un press fit shimano , mais je ne connais pas le modèle et la compatibilité ? merci

Materiel-velo.com

Il vous faudra ces cuvettes Pressfit Shimano si vous souhaitez conserver un pédalier Shimano.

Decoster 28/03/16 à 13:12

Bonjour,
je possède un VTT KTM Aera Comp 29″.
Je souhaite changer les roulements et/ou le boitier de pédalier qui ont pris du jeu, voire l’ensemble boitier/pédalier. Sur les tableaux présentés plus haut, je ne retrouve pas les références de celui qui est actuellement en place : La notice du vélo mentionne « BB71-41A-Set Pressfit ».
Pouvez-vous m’aider sur les modèles et types de boitiers et pédaliers compatibles avec cette norme ?
Merci d’avance.
Cordialement.
R. Decoster

Materiel-velo.com

Effectivement, vous aurez besoin de ces cuvettes perssfit Shimano SM-BB7141A, prévi pour pédalier à axe de 24 mm, comme les pédaliers Shimano. Il vous reste à choisir un pédalier VTT à axe de 24 mm, chez Shimano par exemple si l’ensemble de votre groupe est constitué de prèces Shimano.

Decoster 02/08/16 à 11:17

Bonjour,
Parfait, merci et mille excuses pour cette réponse tardive. J’ai acheté le ;boitier en question et ça fonctionne parfaitement.
Encore merci.

SimonH 22/03/16 à 07:12

Bonjour,
merci pour tous ces conseils.
Je suis actuellement en Shimano Tiagra pour le pédalier avec un boitier BC1.37×24 (BSA? axe de 24) et je voudrais changer ce pédalier par un capteur de puissance rotor 3D30 avec diamètre de 30. Je dois donc changer de boitier. Mais lequel prendre ?
Merci par avance
Bonne journée
SimonH

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier Rotor BSA30.

chaulet 21/03/16 à 18:19

Bonjour.
J’ai un vélo route Haibike, BB86, monté d’un pédalier Shimano 6800 11v Hollotech 2 sur boîtier shimano PF SM-BB 72-41B.
Je voudrais y monter un pédalier en 30mm. Quel type de boîtier installer?
Merci

Materiel-velo.com

Vous aurez besoin de ces cuvettes BB86 compatibles BB30. Attention de bien choisir un pédalier à axe long compatible BB386, disponible chez Rotor.

clem 15/03/16 à 16:31

Bonjour,
J’aimerais échanger les pedaliers de deux velo: Un ultegra 11v monté sur un boitier BB30 (sur un felt f4 2015) et un pedalier sram 10v monté sur un boitier sram gxp team external 68mm (sur un felt f3 2010)
Est-ce possible ?
Merci

Materiel-velo.com

Pour monter un pédalier Sram GXP sur un cadre BB30, vous aurez besoin de ce convertisseur de boîtier de pédalier BB30 vers BSA. Pour monter le pédalier Ultegra sur le cadre F3, vous devrez installer des roulements BSA Shimano.

nicolas 09/03/16 à 15:34

Oui c’est un montage standart avec un pédalier triple
mon boitier est 73 mm par 121 mm.
Je sais que si je met un boitier plus court mon pedalier ne passe plus (je prévois de mettre un monoplateau)
Ma question est juste de savoir si la différence entre un boitier de 121 et un de 113 soit 8 mm se situe unquement côté pédalier (donc le coté gauche ressort autant) ou si le boitier est plus court de 4 mm de chaque côté?

Materiel-velo.com

Impossible de vous répondre sans voir le vélo, c’est un montage atypique : cela pourrait dépendre de la longueur de filetage du boîtier de pédalier du vélo…

Materiel-velo.com

Un complément de réponse à votre question après une recherche plus approfondie : en montant un boîtier Isis plus court, les manivelles seront rapprochées uniformément de chaque côté de boîtier, c’est à dire 4 mm à droite et à gauche !

nicolas 09/03/16 à 14:55

Bonjour j’ai un boitier octalink diamètre 73 longueur 121.
Mon problème est que l’axe ressort plus (de 7mm) côté pédalier qu’à gauche donc ma pédale de droite est aussi décalée de 7 mm de plus que le pédale de gauche par rapport à l’axe du vélo.
Si je prend un boitier en longueur 113 est-ce que ç le raccourcit des 2 côtés ou ça ne le raccourcit que côté pédalier et du coup ça me rattrappe mon décalage de 7 mm.
Merci d’avance

Materiel-velo.com

Difficile de répondre sans voir le vélo sur une question aussi particulière. Est-ce un montage d’origine ? Pédalier compact, double, triple, mono ? Quel est la longueur de boîtier d’origine ?

Eric Time 06/03/16 à 14:55

Bonjour afin de booster mon vieux time, on m’a refilé un pédalier 6600 ultegra (10v) double 52/39 je dépose donc mon boitier de pédalier isis carré bsc de 68.bc1,37×24
puis je monter un ultegra 11v BSC 6800,pour mon pedalier 6600, sont il compatible?
Merci beaucoup de votre réponse, ainsi que votre site
Eric

Materiel-velo.com

Aucun souci ! Pensez-bien à vous procurer un boîtier de pédalier BSA pour remplacer votre boîtier ISIS.

Philippe mercier 01/03/16 à 10:39

Bonjour
Je souhaite changer le pedalier de mon cannondale bb30 pour un ultegra shimano
Je pense à un adaptateurhttp://www.materiel-velo.com/1340300-adaptateur-bb30-route-fsa.html
Si j’ai bien compris on l’introduit puis on visse les coupelles shimano par contre faut il une presse pour l’installation

Materiel-velo.com

Oui, il est recommandé d’utilisé une presse BB30 pour le montage. En utilisant un maillet, vous prenez le risque d’endommager la pièce qui est construite en aluminium.

Lespi 28/02/16 à 19:18

Bonjour, puis je remplacer mon pedalier sur cannondale rz one 20 qui est en bb30 par un fsa v drive avec méga exo 7000? Merci d’avance.

jacques TURCHET 28/02/16 à 12:42

Bonjour,
Les vélos deviennent des usines à gaz , quand on voit tous ces standards de boitiers de pédalier et de jeux de direction on se demande vraiment où on met les pieds. Chaque fois qu’n nouveau standard apparaît , il faut investir dans un nouvel outillage spécifique. Les ateliers deviennent des stocks d’outils spécifiques à chaque standards et à chaque constructeur. La logique voudrait que l’on se dirige vers une uniformisation d’un matériel fiable et résistant, ce qui n’est pas le cas aujourd’hui même avec tous les standards du marché.

Sebmedoc 15/02/16 à 13:52

Bonjour
J ai une petite question. J ai un specialized Fatboy de 2015.
J’aimerai changer mon pédalier. Mon vendeur de velo me dit que je ne peux pas. Pourtant je vois que specialized équipe les Fatboy de la gamme supérieur au mien, en race face turbin ou SL.
Auriez vous une idée d’adaptation ou de solution.
Merci de votre aide

Materiel-velo.com

Sous réserve de compatibilité avec avec votre cadre (vérifiez bien le standard du boîtier de pédalier, il semble qu’il s’agisse d’un pressfit), vous pourriez monter de boîtier de pédalier VTT Sram Pressfit GXP BB92-BB121 MTB pour Fat Bike, associé à ce pédalier VTT Sram X5 GXP double plateau Fat Bike.

Joffrey 13/02/16 à 14:08

Bonjour, je vais avoir une question plus que chiante… Je refait un fixie le cadre étais en pas français j’ai essayer de le passer en bsa le montage des boitier passais mais le démontage a fini deux fois au marteau et tournevis donc le filet quelque peux abimer mais rien de grave je suis passer en filetage italien ( oui je possède les outils pour :) ) mais aujourdhui je suis a la cherche si possible d’un boitier externe donc en pas italien mais en 30 interne pour pouvoir un jour monter un jolie pédalier hope sur mon fixi et lui offrir un style hors du commun.
Merci pour la réponse

Materiel-velo.com

Un cas de figure très spécifique il est vrai ! Ce boîtier de pédalier Rotor ITA30 pourrait vous convenir.

rousseau 05/02/16 à 14:11

Ok, super ! Désolé pour le message précédent je pensais que mon message ne s’enregistrait pas et non pas que vous mettiez du temps à me répondre loin de là!
Encore merci.

Materiel-velo.com

Pas de souci !

rousseau 05/02/16 à 11:39

Je repose ma question car j’ai l’impression que mes questions ne sont pas posées?
J’ai oublié de préciser qu’il s’agissait d’un pédalier standard GXP et que la boite de pédalier de mon vélo est 42X68 (donc BB30 montage roulement directement )
Existe t il des adaptateurs, BB30/GXP ?
Cordialement

Materiel-velo.com

Les commentaires sont validés a posteriori par un modérateur, il y a donc un temps de latence entre le moment où vous posez votre question et son affichage sur le site. Par ailleurs, il y également un temps variable de recherche et de documentation avant de fournir une réponse et de proposer un lien vers un produit (souvent très spécifique lorsque cela concerne les boîtiers de pédalier). Merci de votre patience, nous revenons vers vous très vite.

Materiel-velo.com

Vous aurez donc besoin de cet adaptateur BB30 vers BSA à fixer dans le cadre, il ne restera plus qu’à visser votre boîtier de pédalier GXP.

rousseau 04/02/16 à 17:15

Bonjour,
monter un sram force 22 sur un boitier BB30 42X68, quel boitier svp?
Cordialement

Materiel-velo.com

Vous aurez besoin de ces roulements pour pédalier BB30.

françois 02/02/16 à 17:05

Bonjour,
J’ai un vtt Trek, modèle Superfly 7 bleu 2013 2014, sur lequel il y a un pédalier FSA double en 36/22. Le boitier de pédalier est un bb86/92 en diametre 24.
J’aimerais monter un pédalier triple SLX en hollotech II en 42/32/24 mais je constate que la longueur n’est pas identique et les cales pour écarter le pédalier ou la manivelle frottent sur la partie externe du boitier et ne collent pas directement sur le roulement …
Faut-il un adaptateur pour ce montage ? est ce possible sans abimer le boitier ou le pédalier ?
Je suis un peu perdu. Merci d’avance pour votre réponse.

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier Shimano 89.5-92 pour pédalier en 24 mm.

Michel 26/01/16 à 10:19

Merci, finalement le vendeur c’est trompé, il m’annonce du BB68

Michel 24/01/16 à 07:01

Bonjour,
Juste une question, peut on monter pédalier Shimano Deore M610 sur un BB30
Merci.

Materiel-velo.com

Vous aurez besoin de cet adaptateur BB30 à BSA Shimano, ou bien de ce réducteur BB30 pour pédalier à axe de 24 mm.

Clément 22/01/16 à 20:00

Bonjour j’ai une question comment fait-on pour monter un pedalier BB30 sur un boîtier de pedalierbb386

Materiel-velo.com

Vous aurez besoin de cet adaptateur BB386 pour pédalier BB30 (non-compatible avec les pédaliers Sram !).

Nicolas 21/01/16 à 14:33

Bonjour,
En fait je suis face à une problématique sur changement de boitier de pédalier et personne dans mon entourage et Google n’arrivent à me répondre précisément. C’est pourquoi je fais appel à vos compétences avant de commander.
Possesseur d’un Canyon Ultimate CF de 2007 muni d’un boîtier fileté avec roulements externes, je voudrais remplacer le boitier de pédalier.
Celui que j’ai démonté est un Dura Ace Sm-fc7800. Celui que je voudrais racheter est un Dura Ace .
http://www.materiel-velo.com/1340200-cuvettes-shimano-dura-ace-smbb-9000-shimano.html#/boitier_de_pedalier-bsa_137x24/compatibilite_pedalier-shimano_et_rotor_sauf_bb30/roulements-acier
Mon pédalier est un « FSA SLK Mega Exo Carbon Compact Crankset with BB 175mm » acheté en 2007.
Est-ce que les deux sont compatibles?
Merci

Materiel-velo.com

Aucun souci de compatibilité, vous avez fait le bon choix !

TOM 20/01/16 à 21:38

Bonsoir et bravo pour vos explications concernant les choix de boitiers mais SVP pourriez vous m’aider en effet je me perds dans les différentes références pour mon vélo : un intense tracer carbon 275 en regardant le montage du boitier il apparait un BB30 mais sur la fiche technique constructeur il est préciser PF92 …
j’avoue là avoir du mal ! ! !
D’autres parts conseillez vous l’acier ou la céramique à ce niveau là pour le VTT ? …quels ont sont les avantages ….?? Par avance un grand merci pour votre aide..bonne soirée.

Materiel-velo.com

Il s’agit bien d’un pédalier en axe de 24 mm, mais au standard pressfit et en longueur d’axe de 92 mm. Quant aux roulements céramique, ils sont censés offrir un rendement en hausse avec une résistance au roulement réduite. Sur le terrain, le gain réel n’est pas forcément probant, notamment si l’on considère le surcoût à l’achat. Bon nombre de professionnels utilisent des roulements acier sans s’en plaindre !

Maurice 18/01/16 à 14:56

Super je vous remerci
C’est un fsa gossamer pro
Donc bb386 avec un axe de 30mm
Bonne fin de journee

Maurice 18/01/16 à 12:23

http://www.materiel-velo.com/1842282-boitier-de-pedalier-pressfit-bb86-fsa-pour-pedalier-fsa-bb386-evo.html#/boitier_de_pedalier-pressfit_bb86_bb92_41x86_92/compatibilite_pedalier-rotor_bb30_et_fsa_bb386/roulements-acier
Bonjour je pensais pouvoir monter un pedalier fsa sur mon cadre bb86 (press fit) avec ce boitier la
Par avance merci de vos conseils

Materiel-velo.com

Oui, cet adaptateur est compatible, attention à bien respecter la compatibilité : il doit s’agir d’un pédalier FSA BB386.

kevin 17/01/16 à 23:21

Bonjour,
je reçois mon skylon 2016 ( BB386)en force 22.
Je voulais monter un quarq red 22 gxp, est ce que les adaptateurs sont les mêmes?
Je vous remercie je suis un peu perdu.

Materiel-velo.com

Pour monter un pédalier GXP Sram sur un cadre BB386, il vous faudra cet adaptateur BB386 pour pédalier Sram GXP.

Maurice 16/01/16 à 21:00

Bonjour
J’ai un vélo route en bb86 je voudrais monter un pedalier FSA (soit bb386/bb30)
Quel boitier me faut il?
Par avance merci
Maurice

Materiel-velo.com

Vous ne pourrez par monter un pédalier BB30 (axe de 30 mm) sur un cadre au standard BB86 qui est en axe de 24 mm de diamètre.

Benoit 11/01/16 à 21:31

Bonjour je veut me procurer le pédalier Zee shimano en mono plateau j’aurais voulu savoir quel boitier dois je prendre en press fit sachant que mon cadre fait 83 mm ? Sportivement c’est pour un commençait méta am de 2008

Materiel-velo.com

Vous aure besoin de ce boîtier de pédalier Shimano BB93 SM-BB7141C.

eymard 10/01/16 à 17:06

Bonjour, je possède un scott aspect 910 de 2014 et je dois changer mon boitier de pédalier, c’est un SM BB51 mais je ne trouve pas ce modèle sur alltricks ou probike. Pourriez vous m’orienter vers des sites aussi sérieux ou me dire si je peux prendre d’autres modèles de boitier qui seraient compatible avec mon vtt. Cdt

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier VTT Shimano SM-BB52.

Bouillet 08/01/16 à 12:59

Il était monté précédemment avec un pédalier centaur carbon ultra torque.
Je n’ai plus l’axe, seulement les cuvettes (en mauvaises états donc à changer) : 1,37×24

Bouillet 08/01/16 à 12:34

C’est un BSA 68mm

Bouillet 08/01/16 à 10:44

D’accord, donc d’après votre lien je peux mettre un 110 même si le pédalier est un 107?
Merci encore, je veux être bien sure pour ne pas faire d’erreur.

Materiel-velo.com

Vous devrez en premier lieu vous assurer de la largeur de boîtier de pédalier de votre cadre (107 mm ? 110 mm ?). Le boîtier Miche présenté ici en version 110 mm sera compatible avec votre pédalier.

Bouillet 07/01/16 à 18:02

Bonjour,
J’ai un cadre look 595 ultra, la cage fait 68mm
Je viens d’acheter un pédalier MICHE PRIMATO advanced PISTA – entraxe 144mm – axe ISO 107
Est-ce qu’un boitier MICHE PRIMATO en BSC correspond, et si oui je suppose que la taille à prendre doit être 107mm
Mais la taille 107mm/ITA est également disponible (ainsi que 110/115/122mm)
Que dois-je prendre? Il y a t’il mieux à faire?
Merci d’avance

Materiel-velo.com

Si votre boîtier de pédalier est de type BSA, vous aurez besoin de ce boîtier de pédalier piste Miche.

AlexB 06/01/16 à 17:00

Bonjour et déjà merci pour cet article très bien fait.
Je vais récupérer de SAV un cadre spécialized epic 2016 expert fact 9 (PF30) et je voudrais y monter un pédalier XT mono m8000 avec axe de 24 mm.
Est-ce possible? et si oui de quel adaptateur j’ai besoin?
Sportivement
Alex

Materiel-velo.com

Vous aurez besooin de ce boîtier de pédalier spécifique Specialized, mais vous ne pourrez pas monter un pédalier en axe de 24.

RIGON 25/12/15 à 10:24

Bonjour, je viens d’acheter un cadre Cervelo R5 vwd
de 2014 et je vais l’équipé en Campagnolo Super Record ultra torque. Quelles cuvettes de pédalier sont compatibles pour ce groupe.
J’ai mesuré au pied à coulisse la boîte de pédalier du R5 : diamètre 46mm et la longueur est 79,2mm.

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier Campagnolo Ultra Torque compatible BBright.

PHIL 19/12/15 à 18:20

Bonjour. Quel standard de pédalier est compatible avec un cadre sobre acier svp, merci ?

Materiel-velo.com

Nous ne connaissons pas précisément ce fabricant, mais au vu des visuels disponibles sur son site, il semble que standard BSA est utilisé pour les cadres de cette marque. Nous vous invitons à vous rapprocher du constructeur !

poupou56 15/12/15 à 16:06

Bonjour , je voudrais monter un pédalier rotor 3df xc2 sur mon SPECIALIZED EPIC COMP 29 avec un boitier rotor pf4630 , mai il me semble qu’il y a deux longueur d’axe de pédalier , y a t’il compatibilité et faut il placé des bagues en cas ou
Merci

Materiel-velo.com

Le boîtier de pédalier que vous évoquez est compatible PF30 (longueur 68 mm), BBRight (79 mm) et BB386 (86 mm), donc pas de souci avec votre cadre.

Tao 09/12/15 à 11:39

Bonjour,
Si je peux me permettre il me semble que les sens de serrage indiqués pour le boitier BSA sont erronés.
En effet le serrage coté droit (côté chaîne) se font toujours dans le sens horaire et non anti horaire comme indiqué.
Ainsi le mouvement de pédalage contribue au serrage.

Materiel-velo.com

Méprise corrigée ! Merci de votre vigilance.

Rosière Lionel 03/12/15 à 08:49

Est il normal que la manivelle gauche de mon pédalier SRAM Force est tendance à se dessérrée facilement, car je la serre mais elle se deserre rapidement malgré un bon serrage, est ce du à l’usure ou bien à une faiblesse du système

Materiel-velo.com

Dans un premier temps, n’hésitez pas à serrer très fort la vis de fixation. Sur le Force 22, la force à appliquer indiquée sur la manivelle est de 48 à 54 Nm. Vous pourriez également appliquer un frein filet assez fort : dégraissez au préalable la zone concernée et laissez sécher 24 heures. Sinon, il n’existe pas de faiblesse connue à ce jour pour cette pièce.

MEYRE J-C 27/11/15 à 09:52

Mon boitier est de type BSA

Materiel-velo.com

Vous ne pouurez pas modifier l’axe de votre pédalier. Pour Monter un pédalier FSA Gossamer, vous aurez besoin de ce boîtier de pédalier FSA Mega Exo.

Materiel-velo.com

Vous ne pourrez pas modifier l’axe de votre pédalier. Pour monter un pédalier Gossamer sur un cadre BSA, vous aurez besoin de ce boîtier de pédalier vélo route FSA Mega Exo.

MEYRE J-C 25/11/15 à 13:47

Je dispose d’un triple FSA Gossamer pour boite de largeur 64 mm et je souhaiterai savoir si on peut changer l’axe creux pour passer en 69 mm de largeur de boite.

Materiel-velo.com

Votre boîtier est de type BSA ou press-fit ?

nono 18/11/15 à 11:36

Je viens de démonter le pédalier. Sur le roulement, il est écrit FSA MegaExo 24mm et sur la bague vissée BC1.37x24T.

Materiel-velo.com

Alors c’est qu’il s’agit d’un boîtier BSA, vous pouvez le conserver.

nono 17/11/15 à 11:57

Bonjour,
Novice dans le monde du vélo de route, je viens d’acheter un BH speedrom cc de 2009 en carbone. Je souhaiterai changer mon pédalier FSA GOSSAMER double plateaux par un pédalier shimano 105 triple plateaux. ma commande de plateau est déjà triple en shimano 105.
Puis-je faire ce changement sans problèmes?

Materiel-velo.com

Pas de souci, vous devrez au préalable vous assurer de la compatibilité avec votre de pédalier. Nous ne connaissons pas votre vélo, mais il semble qu’il soit au standard BB30, vous devrez donc adopter un adaptateur BB30 vers BSA.

Jeff 28/10/15 à 17:10

Bonjour,
Pourriez-vous, s’il vous plaît, me dire où trouver un boitier de pédalier pour VTT, Shimano XTR BB-M950 112,5 mm, Octalink ?
Ou bien me conseiller un modèle équivalent.
Merci beaucoup pour votre aide.
Bien sportivement.

Materiel-velo.com

Ce modèle n’est plus disponible chez Shimano par contre vous pouvez utiliser la référence Shimano EBBES51C13 (Boitier de pédalier BSA 113mm 73mm BB-ES25 Octalink).
Cette référence vous permettra de monter votre pédalier XTR sur un cadre VTT avec un boitier de pédalier fileté.
Pour le commander, vous pouvez contacter de la part de Materiel-velo.com le site Materiel-velo.com au 04.74.694.694 et demandez Julien.

Tom 27/10/15 à 20:57

Bonjour,
Je vais avoir un Time Skylon avec boîtier BB386.
Je voudrais savoir si je pouvais monter un pédalier SRAM dessus. Si oui GXP ou BB30 ?

Materiel-velo.com

Les axes de pédalier SRAM BB30 ne sont pas assez long pour être monter sur des cadres à boitier BB386. En revanche, grâce à un kit adaptateur, il est possible de monter un pédalier Sram à axe GXP.
Voici les références nécessaires pour adapter le boitier de pédalier BB386 :
– 200-3112 Road Stainless BB-PF6000 (roulements de pédalier)
– 200-3210 EE103 BB386 EVO (adaptateurs pour axe GXP)

daniel 23/10/15 à 14:17

bonjour: j’ai un boitier mavic axe carré 68 x114 je viens de monter sur un fixie et la manivelle coté plateau touche a la flasque du boitier es que les carre des axes sont tous idendique ou bien l’axe est trop court pourtant le carré en gage presque a font dans la manivelle pédalier piste strong . merci

davidb 22/10/15 à 19:34

Bonjour,
Merci pour toutes ces informations.
Je souhaite acheter un kit cadre Time Skylon qui est au standard bb386 et l’équiper avec un pédalier dura ace. Quel type de boîtier dois je monter?
Merci

Materiel-velo.com

Pour adapter un pédalier Shimano Dura-ace (axe 24mm) sur un cadre à boitier BB386, il faut monter un boitier « FSA Road stainless BB-PF6000 » (réf: 200-3112), puis ajouter les adaptateurs « FSA Road EE096 BB386 EVO 24 Reducer/CF » (réf: 200-3208).

zueras 06/10/15 à 20:34

bonsoir; je viens d aquerrir un cadre specialized s works tarmac fameset avec jeu de pedalier ceramic speed ceramie bearings ;que dois je faire pour monter mon pedalier ultra torque record de 2008 . SPORTIVEMENT daniel

Materiel-velo.com

Nous ne connaissons pas précisément votre vélo, mais il semble qu’il adopte le standard PF30. Si c’est bien le cas, vous aurez besoin de cuvettes Campagnolo PF30/3330 Ultra Torque.

stfgiaco 24/09/15 à 17:47

bonjour,
je suis l’heureux propriétaire d’un Spé Stuntjumper Elite en 26′ dont le boitier de pédalier se remplit d’eau en sortie boueuse et humide ou bien en le nettoyant au jet d’eau (peu de pression),boitier HS 2éme changement de boitier en 3 mois…
le magasin me dit au bout de 3 interventions qu’il ne peut rien faire et que je devrai le changer périodiquement…!!!!
existe t’il une solution ou un boitier de pédalier étanche et éfficace contre l’intrusion de l’eau…??? j’atend votre réponse et votre aide avec impatience…
bien sportivement.

Materiel-velo.com

Jusqu’en 2011, Spé utilisait un standard de boîtier de pédalier propriétaire sur ses vélos haut de gamme, calqué sur le principe du BB30 (avec roulements emmanchés dans le cadre) : l’OSBB 42×84.5mm. Il a été ensuite remplacé par le standard PF30. Dans les 2 cas, il semble que les problèmes d’infiltration d’eau soient courants sur ce modèle, et plus généralement avec les standards BB30 et PF30. Il existe un réducteur boitier BB30 -> BSA qui permettrait de monter un pédalier de GXP ou Hollowtech, mais pour cadre BB30 seulement et pour vélo route. Pour l’instant, nous n’avons pas connaissance de modèle équivalent pour VTT. Reste a effectuer un entretien régulier, avec démontage du pédalier, nettoyage et graissage généreux.

cyril 16/09/15 à 18:58

je vais essayer de trouver ca ,mais ca s annonce compliqué. merci quand de meme

Ludo 16/09/15 à 18:29

Merci

cyril 15/09/15 à 12:11

bonjour ,je possede un bmx motobecane mx 252 de 1982 que je voudrai reequipe de sont pedalier shimano dx mais il me manque l axe 8 cannelure et ses roulement .sauriez vous me dire si une telle chose est ,retrouvable ,si un modele plus recent serais adaptable ou eventuellement vers qui me diriger ? merci d avance

Materiel-velo.com

Sur un produit si spécifique, il faudrait que vous nous transmettiez les cotes de cet axe ?

Ludo 13/09/15 à 16:38

Bonjour et merci pour ces éclaircissements !
Je possède un Trek Fuel EX 7 de 2011 h
Je souhaite le faire évoluer en mono plateau type SRAM
J’imagine, d’après vos explications, que mon bike est équipé du boitier type BB95, et qu’il faut le faire évoluer vers ce que le tableau propose : roulements BB90 GXP.
Où ces roulements peuvent-ils être commandés ?
Cependant, la mesure de longueur de boitier (côté cadre, je n’ai pas encore déposé le boitier d’origine) est de 88,5mm, cela pose-t-il un problème ?
Quel est le mode de dépose ?
Merci d’avance pour les réponses !

Materiel-velo.com

Il vous faudra des cuvettes BB90 compatibles Sram (c’est à dire 24 et 22 mm). Nous serons en mesure de vous fournir un lien d’ici quelques jours.

Krysiecki 30/08/15 à 20:47

Bonjour, je souhaite changer le boîtier d’un Specialized Roubaix pro 2007, …mais quid du standard, help!!!!
Merci, Olivier

Materiel-velo.com

Nous ne connaissons pas précisément votre vélo, mais les derniers modèles sont au standard BB30. Votre modèle étant assez ancien, il se peut qu’il soit au format BSA. Vous devriez démonter votre pédalier pour déterminer de quel standard il s’agit.

Pemo 28/08/15 à 07:54

Bonjour,
Je possede un cadre Time NXR au standard bb30 sur lequel je viens de remplacer un pedalier FSA SLK Light Bb30 par un Rotor 3D30.
En suivant le guide de montage rotor (roulement, rondelle plastique livrée avec les roulements, entretoise de 11mm, rondelle plastique livrée avec le pedalier rotor, manivelle), je me retrouve à devoir serrer l’ecrou de serrage rotor sur 1 a 2 mm.
Il n’y a pas de jeu ni de gêne, mais cela me paraît un peu étrange.
Sur l’ancien pedalier se trouvait deux rondelles en métal type alu (en plus de la rondelle ondulée) et je ne sais pas si ces deux rondelles faisaient partie du pedalier FSA SLK ou elle si elles font partie du cadre Time, auquel cas il faudrait les remonter.
Merci pour tout conseil
Bien à vous.

Materiel-velo.com

Vous avec certainement dû monter trop de rondelles ! Difficile de vous renseigner sans voir le montage, mais les rondelles, voire l’entretoise, ne sont peut-être pas indispensables. Vous devriez faire des essais afin d’identifier le montage le plus adapté et le plus sûr.

gaillard 25/08/15 à 18:17

bonjour, sur le lien ci-joint d’un pédalier ROTOR 3D+ on trouve un commentaire qui semble dire qu’il n’est compatible qu’avec un cadre en pressfit30, je trouve cela très étonnant ?!? au vu de tout les adaptateurs que propose ROTOR, il me semble que c’est faux. Vous pouvez me confirmer cela ?
merci

Materiel-velo.com

Pas de souci pour monter ce pédalier sur un cadre BB30 avec des roulements BB30, ou même sur un cadre BSA avec des roulements Rotor BSA30.

FlorianB41 18/08/15 à 14:06

Bonjour,
Merci pour cet excellent article!
Cela m’a permis de comprendre bcp de choses.
Je souhaite changer mes pédaliers sur mes vélos : cube xms 2011
cube ams 100 hpa 2011
Actuellement j’ai des boitiers « BSA » et je souhaiterai mettre des boitiers « Pressfit 30 »
Mais si j’ai bien compris, il faut que le cadre soit usiné d’une certaine manière pour que cela fonctionne?
Pardonnez-moi si on vous a déjà posé la question ….
Merci par avance,
Florian

Materiel-velo.com

En effet, vous ne pourrez pas monter de cuvettes PF30 sur un cadre BSA fileté.

belmed 15/08/15 à 23:15

Bonjour,
Je suis sur le point d’acquérir un cadre cervelo R3 de 2011 et je ne crois pas que ce dernier soit équipé du boîtier BBRIGHT car il a des cuvettes vissées (BSA24mm le standard le plus répandu).
J’ai également un autre cervelo R3 de 2015 (modèle 2016) qui lui est en standard bbright au niveau du boîtier. Il est équipé d’un pédalier Gossamer bbright au diamètre de 30mm, mais pour la longueur j’ai un doute a savoir.
Normalement si c’est du BBRIGHT la longueur de l’axe doit être de l’ordre de 79mm
Je voudrai transférer la périphérie de mon nouveau 2016 vers celui de 2011
Est ce que mon pédalier BBRIGHT FSA peut s’adapter au standard BSA sachant qu’il existe des adaptateurs BSA30 68 ou 73
Quelle est la bonne longueur d’axe de pédalier pour mon cadre a cuvette?
Merci de me confirmer si je dois acheter le boîtier BSA 30 en 68mm
Merci d’avance pour votre aide.
Sportivement

Materiel-velo.com

Si votre vélo est effectivement au standard BSA, vous aurez effectivement besoin de ce convertisseur Rotor BSA30. Il faudra néanmoins vous assurer de la longueur de votre axe de pédalier.

geneve thierry 06/08/15 à 18:31

Bonjour.
J ai un pédalier thm clavicula monté avec un
Boîtier spécifique sur un cannondale super
six EVO au standard bb30 largeur 68 MM.
Le nouveau cannondale voit son boîtier
passer à
73mm de large. A votre connaissance,
existe t il un boîtier qui permette le montage
Du clavicula ??
D avance merci.
Cordialement

Materiel-velo.com

Le pédalier Clavicula est compatible avec les boitiers 68 et 73 mm grâce à des bagues intercalaires livrées d’origine.

Ludo 05/08/15 à 06:24

Bonjour,
J’ai un Wilier Cento 1 Air et je souhaite acquérir un capteur de puissance.
Est-il possible de monter celui-ci : http://www.power2max.de/europe/fr/Produkt/favorites-fr/summer-sale-power2max-classic-bor-690-e-5/ ?
Si oui, quel boîtier utiliser ?
Merci pour votre réponse :)

Materiel-velo.com

Nous ne connaissons pas précisément votre vélo, mais il semble que son boîtier de pédalier soit au standard BB386. Le Power2max n’est pas compatible avec ce standard selon le tableau de compatibilité Power2max.

David 03/08/15 à 11:04

Bonjour,
j’ai actuellement un Nakamura complite trail, équipé d’un boitier SM-BB 51 monter avec un SHIMANO FC-M625 38/24 (2×10), je souhaite acheter un cadre commencal meta sl ou il précise « largeur du boitier de pédalier PresFit BB92 », me faut-il un adapteur ou changer mon pédalier ?

Materiel-velo.com

Le Pressfit BB92 permet de monter un pédalier à axe de 24mm, de type GXP ou Hollowtech. Pas besoin d’adaptateur, juste d’un boîtier de pédalier BB92.

Moor4head 01/08/15 à 13:50

Bonjour,
Est-ce-que vous sauriez me dire si je peux installer un boitier BB30 avec pedalier xx1 sram sur mon LaPierre Froggy 314 qui a bien quelques années déjà? Je sais pas si le boitier est compatible avec le cadre et sais pas où trouver cet info.
Merci!

Materiel-velo.com

Le Sram XX1 est bien disponible en version BB30. Nous ne connaissons pas votre VTT en particulier, mais s’il s’agit d’un cadre Pressfit, vous pourriez utiliser cet adaptateur pressfit vers BB30. Vous devriez en premier lieu déterminer exactement quel est le standard de boîtier de cotre cadre.

Denis 31/07/15 à 18:28

Bonjour,
je possede un trek slash alu de 2015 et j’aimerai remplacer mon pedalier par un raceface turbine cinch.
je ne sais pas quel boitier utiliser et quelle reference de pedalier raceface cinch (largeur)
merci de votre reponse

Materiel-velo.com

Malheureusement, selon le tableau de compatibilités Raceface Cinch, les cadres Trek ne sont pas compatibles avec ce pédalier.

pascal 26/07/15 à 15:43

bonjour
je possede un nakamura century team avec un pedalier 105 press fit .je desire monter un pedalier sram red bb30 avec un adaptateur est ce possible.
merci pour la reponse.

Materiel-velo.com

Vous pourriez monter cet adaptateur de boîtier de pédalier PF30 vers BB30.

grihangne 24/07/15 à 11:40

Merci pour votre réponse super rapide! Il existe effectivement un modèle spécifique pour le VTT(3D XC2)

GRIHANGNE 24/07/15 à 10:50

Bonjour,
J’ai un scott spark 730 avec un pédalier shimano slx fc m675 24-38 et j’aimerais acheter un pédalier rotor 3D (axe24mm) ou 3DF(axe 30mm) lequel conviendrait le mieux? et les 2 sont-ils compatibles?
Désolé si la question a déjà été posée mais malgré votre dossier très bien fait je m’u perd un peu..Faudra-t-il dans les 2 cas un adaptateur?
Merci d’avance pour votre réponse

Materiel-velo.com

Le Rotor 3D est directement compatible avec votre boîtier de pédalier BB92. Le 3FD implique d’utiliser un boîtier Rotor 4130 (axe de 24 vers BB30). Les rotor 3D sont conçus pour la route, reste à vous assurer de leur compatibilité avec votre VTT.

AZPIAZU 21/07/15 à 09:38

bonjour
j’ai un cadre SWORK KORSA quel boite de pédalier je dois mettre longeur 68 diam 33.8mn de fillettage j’ai un pédalier compagnolo ultra torque merci pour votre réponse

Materiel-velo.com

Nous ne connaissons pas précisément votre vélo, mais si votre pédalier Campagnolo Ultra Torque est fileté, ces roulements BSA Ultra Torque devraient convenir. Assurez vous bien de la compatibilité avec les références exactes de votre pédalier.

Jacob 20/07/15 à 16:53

Bonjour ,
Je possède un specialized Venge avec un boitier bb30 68mm , il n’y a pas de clips pour retenir les roulements , donc je pense que c’est un système de cuvettes pressé dans le cadre .
J’ai voulu monter un pedalier Sram S950 BB30 mais l’axe est beaucoup trop long , même avec des rondelles d’épaisseurs coté manivelles gauche . Je comprend plus rien….

Materiel-velo.com

Votre pédalier est probablement en longueur d’axe de 86 mm ? Dans ce cas, des rondelles larges doivent être fournies avec le pédalier.

MICHEL BAUDINO 17/07/15 à 19:12

Bien compris et merci pour votre réponse rapide.
Je viens(enfin!!) de faire la connaissance d’un vélociste avisé qui est aussi mécano et cyclosportif et il m’a confirmé ce que vous venez de m’indiquer.
il m’a dit que tous les vélos équipés de ce système arrivent régulièrement à son atelier pour ces « fameux » craquements.
selon lui il faut graisser les cuvettes avant de les enmancher et d’une manière générale le cadre carbone étant une caisse de résonnance cela peut aussi provenir d’un autre endroit que la cage de pédalier(par exemple la direction).
Je retiens votre suggestion d’adaptateur au cas où cela soit nécessaire.
Félicitations pour votre blog qui m’a vraiment aidé!!!
Cordialement MICHEL.

MICHEL BAUDINO 16/07/15 à 20:30

Bonjour
Je suis le propriétaire d’un Specialized Roubaix SL4 expert de 2014 équipé en Ultegra et avec un pédalier FSA SLK light carbon.
Faible kilométrage de 3000 KM et déjà une réparation pour craquements chroniques du pédalier qui a fonctionné quelques mois.
Depuis ce craquement est de nouveau apparu +++
il s’agit d’un standard BB30 pressfit 30 d’après ce que j’ai compris.
(le mécano m’a dit que je ne suis pas le seul sur la liste et que Specialized s’en moque éperdument).
Ma question: suis-je obligé de ramener mon vélo régulièrement pour entretenir ce système aberrant ou bien existe t’il une solution technique pour régler ce problème définitivement. Merci beaucoup pour votre réponse.

Materiel-velo.com

Les soucis de craquements sur les pédaliers BB30 n’ont rien d’inhabituel. Les boîtiers PF30, avec leurs cuvettes qui assure la jonction entre le cadre et les roulements, y sont toutefois moins exposés. Un entretien régulier est vivement conseillé, avec inspection pour éviter l’accumulation de poussière et impuretés diverses, graissage voire changement des roulements. Concernant votre vélo en particulier, s’il est au standard PF30, vous pourriez vous tourner vers cet adaptateur PF30 vers BSA, afin de monter un pédalier à axe de 24 de type Shimano, moins sujet à ce type de problème. Cependant, cela reste une adaptation non prévue par la marque à l’origine. Si le problème vient du cadre, rien ne garantit la disparition des craquements. Cela peut également engendrer un poids un légère hausse.

Pauchet marc-Antoine 15/07/15 à 14:42

Bonjour
Je souhaite acheter ce cadre ( http://www.troc-velo.com/cadre-cadre-route-korsa-sword-1-1-654948.htm) proposé en 2 versions, soit BSC ou BB30, je souhaite y monter un pédalier FSA SLK ou Shimano Ultegra, je suis un peut perdu, quel boitier serait le mieux ? et pourquoi ,
Merci

Materiel-velo.com

Le standard BB30 est censé apporter un gain en termes de rigidité et de poids. Nous ne connaissons pas ce vélo en particulier, mais nous considérons que l’entretien d’un pédalier BB30 est plus contraignant que celui d’un pédalier BSA : les roulements ont une durée de vie plus réduite et exigent une certaine d’attention pour éviter que la saleté ne s’y accumule, leur remplacement peut endommager le boîtier de pédalier, des craquements chroniques peuvent venir gâcher le plaisir de rouler. A vous de voir, selon les conseils de votre vendeur qui connaît mieux son vélo.

Eric gauthier 05/07/15 à 20:35

Je veux changer mon pedalier sur un cadre carbon de type pressfit 30 avec bsa (présentement en shimano 105) je désire un fsa carbon que dois-je regarder comme caractéristique car je suis perdu!

Materiel-velo.com

Si votre cadre est de type Pressfit, vous pouvez vous tourner vers un boîtier de pédalier pressfit30 et utiliser un pédalier à axe de 30mm. Si vous souhaitez passer en pédalier de type BSA avec votre cadre Pressfit, il vous faudra cet adaptateur pressfit 30 pour monter un pédalier à axe 24 mm (sauf pédalier Sram, au format 24mm d’un côté, 22mm de l’autre côté).

lucas 30/06/15 à 12:13

Merci de votre réponse ,le lien que vous m’ envoyez à l’ air de correspondre à ce qu’ il me faut.
Merci encore ,
Cdt.
==>> je vois pour le commander , on vera bien.

lucas 30/06/15 à 10:57

Bonjour ,je possede un VTT CUDE LTD PRO de 2009 , que dois acheter svp ??
Sur le notice technique il est écrit:
Boîtier de pédalier
Marque : Shimano
Type : intégré
Construction : Cartridge
Merci,
cdt.

Materiel-velo.com

Vous ne nous communiquez que peu d’informations concernant votre boîtier de pédalier, mais après une recherche sur le Net, il semble qu’il s’agisse d’un boîtier de pédalier VTT BSA Shimano.

nico 26/06/15 à 10:29

ok merci,
Si je veux rester en FSA, je peux mettre un Pédalier FSA SL K Light compact Megaexo 50/34-172.5mm

Materiel-velo.com

Tout à fait.

nico 26/06/15 à 08:25

Bonjour,
Quel autre pédalier + boitier puis je mettre pour remplacer un pédalier FSA compact oméga + boitier megaexo bb4000.
c’est sur un cadre Bianchi
Merci de votre réponse

Materiel-velo.com

Si vous souhaitez également changer le boîtier de pédalier, nous vous conseillons de vous orienter vers une solution Shimano, du type pédalier Shimano 105 5800, compatible 11 vitesses. C’est à nos yeux l’alternative qui offre le meilleur rapport prestations/prix à ce niveau de tarif. Le Tiagra est certes plus abordable, mais compatible seulement 10 vitesses, ce qui va brider l’évolutivité de votre vélo (il est également nettement plus lourd).

Stephane 18/06/15 à 22:25

Bonjour
J ai actuellement un velo massi 75ieme anniversaire.il est équipé d un pedalier SRAM RED 53/39 10 vitesses.
Je voudrai y installer un pedalier compact en ultegra 6800 ou dura ace 9000.
Pouvez vous me dire si c est compatible et si j ai besoin d un adaptateur,si oui lequel?
Merci pour votre aide.
Super site

Materiel-velo.com

Pas de souci pour ce montage, en revanche il faudra monter un boîtier de pédalier BSA Shimano (ou Rotor) en 24mm des 2 côtés. Le standard Sram GXP est de 24mm d’un côté et 22mm de l’autre côté.

fabrice 18/06/15 à 21:40

Bonsoir,
Le pédalier est un sram red 24mm monté en roulement externes gxp.
je voudrai juste changer le roulement de la cuvette.
J’ai un super extracteur, presse que j’utilise pour mon autre vélo en BB30. Sinon j’ai repéré un extracteur « enduro bearing » chez pure bike par exemple je vais tenter cet outil.
A suivre

Materiel-velo.com

Il vaudrait mieux changer les cuvettes selon nous. Cependant, si vous tentez l’expérience, nous serions preneurs d’un compte rendu de l’opération, avec photos à l’appui si possible, pour partager cela !

fabrice 17/06/15 à 06:44

Bonjour,
je souhaiterais changer le roulement interne d’une cuvette en BSA. et remonter la cuvette ensuite avec un roulement neuf.
Connaissez vous un extracteur de ce type de roulement ?
Puis-je utiliser un extracteur de roulement BB30 par exemple ?
Merci d’avance.

Materiel-velo.com

Cela serait possible avec certains pédaliers Campagnolo, mais pas chez Shimano ou Sram. Quel est votre pédalier ?

Romuald GAUTHIER 16/06/15 à 18:04

Bonjour,
J’aimerai savoir s’il y a une réelle différence technique en terme de poids, de performances etc….,entre le pédalier compact shimano 105 5800 et le 105 5750; excepté le fait que l’un est adapté pour le 11 vitesses et l’autre pour le 10 vitesses. Merci d’avance de vos réponses car j’ai vraiment dû mal à faire un choix.
D’autre part j’ai un boitier BC1-37 »x24T (pr 1 pédalier FSA-SLK Megaexo): j’ai cru comprendre que le shimano 105 5800 ou 5750 pouvait se monter sur ce type de boitier ?

Materiel-velo.com

L’architecture 4 branches est réel atout en termes de rigidité et de légèreté. Par ailleurs, la compatibilité 11 vitesses garantit une meilleure évolutivité pour l’avenir, un critère non négligeable ! Nous vous conseillons d’utiliser un boîtier Shimano : l’association avec votre boîtier FSA est en théorie possible, mais dans la pratique, il faudra peut-être adapter le boîtier à l’aide de rondelles.

Renald Desharnais 14/06/15 à 01:03

Bonjour,
J’ai un velo look,avec le crankset zed2,par se fait j’aimerais changer mon crankset pour un autre, cela peut-il se faire.Je vous remercie.

Materiel-velo.com

Look propose des adaptateurs BSA et BB30 pour pouvoir monter une grande variété de pédaliers sur ses vélos équipés de ce pédalier bien particulier : l’idéal est de vous tourner vers votre revendeur Look !

Maggio 13/06/15 à 16:31

Bonjour,
J’ai acheté un Rotor Power (24mm) que je souhaiterai fixer sur mon Specialized Venge mais il me faudrait un adaptateur, pourriez-vous me conseiller ?

Materiel-velo.com

Vous aurez besoin d’un adaptateur boîtier de pédalier Shimano-Specialized de ce type qui vous permettra de monter un pédalier 24mm sur un cadre Specialized, mais il faudra au préalable vous assurer des cotes de votre boîtier de pédalier pour vous assurer qu’il est compatible.

Nicolas 05/06/15 à 08:10

Bonjour,
Quel autre pédalier + boitier puis je mettre pour remplacer un pédalier FSA compact oméga + boitier megaexo bb4000.
en restant chez FSA ou Campagnolo
c’est sur un cadre Bianchi
Merci de votre réponse

nicolas 05/06/15 à 08:05

Bonjour,
Quel autre pédalier + boitier puis je mettre pour remplacer un pédalier FSA compact oméga + boitier megaexo bb4000.
en restant chez FSA ou Campagnolo
Merci de votre réponse

gauziede 03/06/15 à 23:20

Bonjour,
j’aurai besoin d’un renseignement,je veux remplacé mon boitier shimano ultegra bb-6500 octalink filtage anglais, 110mm (il a du jeu)mais voila je ne le trouve nulle par et si c possible de le remplacé par un autre sans pour autant changer les manivelles.
Par avance merci.Cordialement !

Materiel-velo.com

Vous pourriez vous tourner vers ce boîtier Octalink Dura-Ace 110mm.

michel 02/06/15 à 12:11

Bonjour,
je vous remercie pour votre attention, j’aurais souhaité savoir, si sur un cadre au montage BSA de 68 mm je pouvais monter un pédalier SRAM XX1 au montage GXP et s’il fallait une silhouette bien spécifique pour un Q-Factor de 156. Par avance merci, ne changer rien.
Cordialement !

Materiel-velo.com

Merci de votre commentaire ! Pas de souci pour monter un pédalier XX1, avec ce boîtier de pédalier VTT Sram GXP BSA. Concernant le Q-Factor, la question à se poser est surtout si le plateau ne viendra pas buter sur la base arrière gauche ? Les plateaux XX1 de grande taille peuvent rencontrer ce problème sur certains cadres spécifiques, c’est toutefois très rare. Seul un montage pourra lever le doute. En attendant, vous pouvez jeter un œil au guide de montage Sram XX1 (page 32).

Didier 26/05/15 à 20:22

bonsoir,
Par quoi remplacer un boitier sm-fc6600 (qui ne se vend plus)? pour avoir une qualité equivalente.
J’ai un cadre en BSA et en 68 mm
Je suis perdu:=(
merci de votre aide.
cdt

Materiel-velo.com

Vous aurez besoin de ce boîtier de pédalier à filetage BSA.

ranchoux guy 26/05/15 à 13:01

bj
j’ai recupere un cadre peugeot 531 reynolds acier
il a un axe de pedalier a billes dur lequel est inscrit
35/FP1 shimano
je desire monter un axe avec roulement
lequel est adapte
merci de votre reponse

Richard 23/05/15 à 07:33

Bonjour, Merci pour toutes ces explications. Whaouh c’est vraiment technique les boitiers de pédalier ! Je souhaite faire évoluer mon Scott CR1 Team acheté en 2008 en achetant un groupe Shimano ultegra 6800 mais je ne sais pas comment déterminer le type de boitier de pédalier à sélectionner. Pouvez-vous m’aider svp ? et ou puis-je trouver l’information ?

Materiel-velo.com

Quel est le modèle précis de votre boîtier de pédalier ? Il semblerait a priori qu’il s’agisse d’un boîtier à filetage BSA 68mm,

debcedric 18/05/15 à 14:24

Bonjour
merci pour tout les explications
j’aurai besoin d’un renseignement, je veux réparé mon vieux VTT plus de 20 ans, malheureusement j’ai le pedalier complet qui est mort (merci frero) pedale,pedalier, les 3 plateaux et le boitier, et mon probleme c’est le boitier car d’apres ce que j’ai trouvé comme info c’est dimension bmx 68mm de long et 52mm de diametre,avec ça comme roulement
j’ai trouver ça pour le mettre au nouveau standard mais j’ai toujours pas de réponse pour savoir si compatible ou pas
a votre avis ça marche?

nicolas 16/05/15 à 21:13

Bonjour
ayant un pédalier FSA compact omega avec boitier mega exo 4000, puis je installer un
Pédalier FSA KForce carbone
Manivelles 172,5mm étoile 130mm
boitier de pédalier mega exo pas anglais BSC

Guillaume PARIS 15/05/15 à 19:06

Bonjour à tous,
Je possède un vieux vélo Reynolds ; j’ai entrepris de le démonter pour effectuer un entretien complet. Lorsque j’ai démonté le moyeu de pédalier, j’ai vu qu’il était dans un sale état (cages à billes mortes…). Je souhaiterais monter un boitier, cependant je rencontre quelques difficultés pour choisir le bon.
dimensions :
largeur cadre 68mm
le filetage semble être du 35mm
jusque la, cela semble coller (en plus marque anglaise=>ok)
en ce qui concerne la longueur de l’axe : 135 mm (longueur qui ne semble pas exister puisque la longueur max trouvée est du 123).
Je suis embêté car si je prends plus petit, les pédales risques de venir taper le cadre?! A moins que les manivelles soient aujourd’hui plus fines? Help me please! :)

Olivier FISCHER 10/05/15 à 22:27

Bonjour à tous,
Je suis le mâle-heureux propriétaire d’un Cannondale SuperSix de 2010 (avec le boitier de pédalier BB30 classic).
J’ai constaté que le boitier de pédalier est intégré au cadre, est -ce je me trompe..? Donc de ce fait, on ne peux pas déposer le boitier de pédalier, est-ce que je suis encore dans le vrai..? Et là, le pourquoi du comment je suis mâle-heureux, le boitier de pédalier bouge à l’intérieur du cadre, ce n’est pas vraiment normal..? Que puis-je faire..? Y-a-t-il une solution autre que jeter le cadre dans un trou préalablement creusé..?

Materiel-velo.com

Oui, le boîtier de pédalier est intégré au cadre, il s’agit de roulements BB30 intégrés. En revanche, il est tout à fait de les remplacer ! Si votre pédalier bouge, il peut s’agir de roulements usés, il n’y aura qu’à les remplacer, ou bien le boîtier de pédalier de votre vélo est ovalisé, ce qui peut arriver avec les boîtiers BB30. Dans ce dernier cas, il faudrait vous tourner vers le fabricant de votre vélo pour faire jouer la garantie si elle est toujours valable.

bertagnooio 09/05/15 à 22:28

Bonjour
Je souhaite passer sur un pedalier compact shimano 105 fc5750 54×30 j ai actuellement un 51 specialities × 39 shimano.
J ai actuellement un boitier chorus campagnolo 68mm 34×27 102mm d axe
Mon probleme Je ne ne trouve pas de boitier 102mm mais du 110mm pour du shimano 105.
J ai un giant tcr tout composite de 2005
Puis je monter un boitier 68mm 110mm a la place d un 102mm?
Merci pour votre aide
Leandre

Materiel-velo.com

Aucun souci de compatibilité avec votre vélo pour monter un boîtier Shimano 110mm.

betboy 04/05/15 à 00:12

Bonjour, j’ai un bianchi impulso avec un pedaliers fsa omega double avec un boitiers fsa megaexo bb4000. Puis je installer un pedalier fsa slk bb30 merci

Materiel-velo.com

Rotor propose un adaptateur BSA vers BB30, malheureusement il est uniquement compatible avec les pédaliers Rotor 3D+, ici.

killian 24/04/15 à 10:51

Bonjour à tous j’ai cadre specialized tarmac sl avec pedalier fsa slk carbone monter dessus j’aimerais changer mon groupe et passer en sram force 22 yaw gxp et j’aimerais savoir si mon cadre est compatible avec le standard bsa Merci

Materiel-velo.com

Vous pourriez utiliser cet insert BB30-BSA pour monter un pédalier BSA sur un cadre BB30, même si ce n’est la solution la plus performante. Attention toutefois si votre cadre est en carbone, vous ne pourrez plus le démonter !

millet 23/04/15 à 21:15

bonjour,
j’ai un cadre Storck 06 avec boitier BB STANDARD: PRESSFIT 86,5 MM et apparemment je ne peux pas monter un pédalier fulcrum racing torq.
qu’en pensez vous?
cdt

Materiel-velo.com

Vous aurez besoin de ce boîtier Campagnolo Record Ultra Torque OS-Fit.

theodor 21/04/15 à 18:36

Bonjour à tous! Besoin d’un conseil svp, à savoir le boitier « FSA 386 megaevo céramique BSA 30 » à filetage BSA, est-il compatible avec un pédalier route « 3D+ » ?! sur le papier oui, des gens le confirment, mais j’ai un doute car l’epaisseur des cuvettes(partie hors cadre une fois filetée) on dirait qu’elles sont moins épaisses que les Rotor bsa30! Merci du conseil ! Cdlt.

Materiel-velo.com

En théorie, oui. En pratique, nous avons avons pu relever des écarts de tolérance qui pouvaient entraîner des mauvais fonctionnements sur les ensembles boîtier FSA/pédalier Rotor. Nous vous conseillons de prendre un boîtier Rotor BSA 30, dispo avec roulements céramique.

Enzo277 16/04/15 à 09:17

Bonjour,
J’ai actuellement un pédalier FSA Grossamer BB30 sur mon Specialized Tarmac Elite. Ai-je besoin d’un adaptateur pour monter un Shimano 105 5800 11v?
Par avance, je vous remercie.
Vincent

Materiel-velo.com

Vous aurez besoin du boîtier de pédalier adapté en choisissant votre groupe Shimano 105 5800.

Yann 14/04/15 à 18:22

Bonjour, je suis intéressé par un Look 675 qui a un boitier PRESS FIT – 86,5 MM.
Si j’en crois votre site, je dois pouvoir y monter un Sram Force22 hors mon vélociste m’affirme que je ne peux avoir que du Shimano sur ce type de boitier. Il me propose un Ultégra.
Que penser ? Merci pour votre aide.

Materiel-velo.com

Si, cela est possible, avec ce boîtier de pédalier Sram BB86 (vérifiez tout de même le diamètre interne de votre boîtier depédalier)

barrier 13/04/15 à 16:26

Bonjour
je souhaite monter un pedalier rotor power ltr sur mon trek madone avec boitier bb 90
Apparement cela semble compromis???
Que pouvez me dire la dessus
merci d’avance

Materiel-velo.com

En effet, ce pédalier n’est pas compatible avec le standard BB90.

Guillaume 06/04/15 à 07:32

Bonjour, je possède un vtt bas de gamme de marque top bike dont le pédalier grince. J’ai donc démonté l’ensemble en l’ouvrant du côté gauche . j’ai retiré un axe carré classique et 2 roulements à billes ( du même type que ceux que lon trouve dans les colonnes de direction mais en plus gros). Apresnnettoyage, graissage et remontage, le problème est toujours le même. Par quel modèle de pédalier puis-je remplacer le mien?
Merci et bravo pour vos articles.

Materiel-velo.com

Un pédalier de type Shimano Deore pourrait convenir. reste à déterminer le filetage de votre boîtier (certainemetn BSA), et si l’investissement vaut le coup. Il est néanmoins toujours possible de se procurer un boîtier à axe carré (vérifiez la longueur de l’axe au préalable).

Denis 01/04/15 à 17:08

Bonjour,
J’aimerais changer mon boitier Campagnolo à axe carré Que puis je mettre en échange en vue d’installer un nouveau groupa ultégra.
Longueur de boitier: 68mm
Longueur d’axe: 111mm
Diamètre du filetage:34.8mm
Que me conseillez vous?
Merci

Materiel-velo.com

Vous devrez déterminer s’il s’agit d’un filetage italien ou BSA, en démontant votre boîtier actuel. Et le remplacer par ceci.

JP 20/03/15 à 23:38

Bonjour!
Merci pour ce super site!
J’ai un Trek Madone 6.5 datant de 2011 et je souhaiterais monter un pedalier Rotor Power. Y-a-t-il une solution? Si non quel autre capteur de puissance sur pedalier ?
Merci d’avance a tous!
JO

Materiel-velo.com

Pour résumer le cas des boîtiers BB90 Trek par rapport au BB30, le BB30 utilise des roulements de 42x30x7 mm pour une longueur de boitier de 68 mm, le BB90 fait appel à des roulements de 37x24x6 mm pour une longueur de boitier de 90 mm. Le Rotor Power n’est pas compatible avec les boîtiers Trek. Pourquoi ne pas vous tourner vers un capteur de puissance intégré aux pédales, de type Garmin Vector ou Look Keo Power, disponibles en version 1 ou 2 pédales ?

vince 15/03/15 à 15:11

Bonjour
Merci pour votre réponse !
Je ne sais pas du tout si je suis en BB30,Pressfit ou BSA …?
Voici les dimensions de mon ancien axe de boitier sur mon vélo Trek 5200 .
Shimano Oclalink BB-6500 / 68 /
BC 1.37X24 / L 109.5 .
(Boitier qui se visse)
Merci vélotech
Cordialement
Vince

elie 13/03/15 à 23:51

Bonjour
J’ai lu votre article en entier, j’ai appris beaucoup de chose mais malheureusement de nos jours il faut avoir un » doctorat » en bicyclette pour comprendre certaine chose. J’ai un trek fuel ex 8 de 2013. Pour le boitier de pedalier c’est donc les deux roulements specifique a trek mais ils se posent comment ? c’est pressé comme du BB30 ? Chez shimano quel pedalier je peux mettre avec ? ( pour le moment j’ai le shimano d’origine, un deore mais pas slx ni XT), est- ce que je peux monter un pedalier shimano xt comme celui-ci ? ( lien a la fin de mon message). Et pour en revenir aux roulements du pedalier, comment les trouver s’il vous plait ?
J’espere que vous pourrez m’aider. Merci.

vince 06/03/15 à 22:11

Bonjour comment puis-je monter un boitier qui irait avec pédalier type « Rotor 3D » sur un ancien vélo Trek 5200 ?
Pouvez-vous s’il vous plais m’indiquer les noms et réf. d’un éventuel adaptateur pour la compatibilité et comment mi prendre.
Merci infiniment du temps que vous passer à nous répondre .
Cordialement
Vince

Materiel-velo.com

Votre pédalier est-il BB30, Pressfit, BSA ? Boîtier BSA, adaptateur BSA>BB30

salvi quentin 04/03/15 à 21:20

bonsoir
j’ai un pédalier rotor flow monté sur un cadre cipollini rb1000 en 386 et je souhaiterais changer les roulements de boitier
ma question : dois-je changer le boitier pédalier complet ou seulement les roulements ?
si oui quelle référence acheter ?
merci pour votre réponse

Materiel-velo.com

Il semble que votre vélo soit doté d’un pédalier BB30 68×42, vous aurez donc besoin de ces roulements.

Teddy 27/02/15 à 12:45

Bonjour,
J’ai un boitier FSA Megaexo sur mon vélo monté avec un pédalier double FSA SLK. Je souhaiterais remplacer le pédalier par un 105 ou Ultegra compact. Le boitier sera t’il compatible ?
Merci

Diego 18/02/15 à 10:43

Bonjour,
J’ai l’article, j’ai un Orbea aqua avec un boitier à filetage extérieur. Je ne vois pas lequel exactement. Comment les différencier sans démontage ?
Mon capteur de puissance power2max ne va pas sur le type de pédalier installé sur mon velo. Je pense acheter un pédalier compatible (style rotor3d) mais je dois connaitre le type de boîtier avant…
Diego

Materiel-velo.com

L’Orbea Aqua ne semble plus être référencé sur le site du constructeur ? A priori, il semble que le boîtier de pédalier est de type BB30, un pédalier Rotor 3D+ sera donc compatible. Nous vous conseillons, dans le doute, de vous tourner vers votre vélociste.
letellier 14/02/15 à 21:21
Bonsoir , j ai actuellement un boîtier de pedalier shimano bsc 105 5700 68 mm avec un pédalier shimano fc-rs 500 , je voudrai installer un boitier shimano dura ace 11v bsc 68 mm es possible ?
Merci

Materiel-velo.com

C’est tout à fait possible, aucune contrainte de compatibilité entre ces deux pédaliers.

Rodrigues 10/02/15 à 00:21

j’ai acheté un cadre scott foil avec boitier bb86
es que je peux monter un pedalier fulcrum torq rrs
merci pour la reponse

Fred 059 05/02/15 à 16:58

Bonjour
J’ai acheté un cadre BMC SLR02 de 2014, la boite de pédalier est d’excentré pourtant c’est du BB86 en montant mon pédalier ultra torque avec une boîte de pédalier BB86 Campagnolo je remarque que mon pédalier gauche drôle de 4mm environ du hauban arrière et que cote plateau j’en suis a 30mm
Avez vous une solution
D’avance. Merci

Materiel-velo.com

Vous remarquerez que les bases arrière du SLR02 no sont totalement symétriques afin d’optimiser la rigidité et le confort, il est donc normal que les manivelles n’offrent pas le même espacement entre les manivelles droites et gauches. Votre pédalier est certainement bien monté : vous devriez vous assurer de son alignement avec la selle.

Pierre 04/02/15 à 12:51

Bonjour j’ai lu votre reponse et elle me semble incorecte voila mon axe de pedalier mesure 86.5 mm et ce boitier ne convient pas donc quel boitier prendre pour apres pouvoir y mettre un pedalier gxp ou bb30 aidez moi s’il vous plait
merci de vos reponses
pierre

eric 03/02/15 à 16:54

bonjour , j’ai un klein palomino de 2003 boitier 24 mm en 68/73 anglais peut on monter un pédalier a axe de
30 mm (Rotor ou Hope ) et quel adaptateur me faut il (couleur bleu ou violet ) s’il existe sinon pas grave
d »avance merci

Materiel-velo.com

Vous aurez besoin de cet adaptateur BSA vers BB30.

cube 02/02/15 à 10:05

Bonjour
Je veux remplacer mon boitier pedalage sur mon cube peloton équiper en sora triple l inscrition sur le boitier bb3734 quel modèles est adaptable? je suis perdu merci de votre réponse

Materiel-velo.com

N’importe quel boîtier à filetage BSA axe 24 mm, certainement Octalink (ou axe carré si votre vélo est ancien).

lionel 01/02/15 à 15:38

Bonjour,
Sur un cadre VTT carbone, j’ai enlevé le roulement vissé de type hollowtech II. Coté droit, le filetage est venu avec le roulement. Donc le filet qui est dans le cadre à disparu (insert en alu dans le cadre).
Puis je penses enlever l’insert du cadre à la presse?
y a t’il un moyen de réparer ?
D’avance merci.

Materiel-velo.com

Vous devriez vous tourner vers un réparateur de cadre carbone ! La matière autour du boîtier de pédalier a probablement été endommagée. La fabricant de votre cadre devrait pouvoir fournir l’insert.

Pierre 24/01/15 à 10:44

Bonjour je suis actuellement sur un giant tcr composite 2 equipe en shimano 105 avec un boitier de pedalier PressFit et j’aimerais passer en sram force mais voila je me demande si je peux monter ce pedalier:
Aidez moi s’il vous plait c’est assez urgent

Materiel-velo.com

Bonjour,
Vous aurez besoin de cet adaptateur.

Landi 18/01/15 à 22:43

Bonjour
J’ai ce pédalier RACE FACE Pédalier TURBINE Narrow Wide 9/10/11v 175mm et j’achète un cadre cannons ale carbone flash en bb30
Est ce qu’il existe un adaptateur à acheter pour installer ce pédalier sur mon nouveau cadre?
Merci d’avance.

Materiel-velo.com

Ce pédalier n’est pas conçu pour un montage en BB30, il vous faudra effectivement un adaptateur à choisir selon les caractéristiques de votre cadre.

herbez 18/01/15 à 20:25

bonjour
j ai un scott addict boitier bb86
puis je monter un pedalier axe bb30
j ai vu un boitier rotor 41/30 mais mon pedalier bb30 est trop court est ce normal ?
existe il des pédaliers axe 30 longueur 86 ?
ou dois je uniquement monter du gxp ?
merci

Materiel-velo.com

Vous devriez vous tourner vers le pédalier Rotor 3D+, avec cet adaptateur.

Lionel Heller 16/01/15 à 22:16

Bonjour,
Question un peu idiote: J’aimerai mettre un pédalier rotor 3D sur mon Scott Foil de 2014.
Est ce compatible?
Le boitier est un pressfit. Je ne change que le pédalier et non le boitier.
Merci beaucoup
Lionel

Materiel-velo.com

Bonjour,
Oui, pas de souci si votre pédalier est au standard Shimano. Vous pourriez en profiter pour changer vos roulements.

Jerome 12/01/15 à 00:12

Bonjour,
Est-il possible de monter un pédalier FSA K Force Light BB386 EVO bb30 sur un cadre Daccordi avec boitier au pas Italien (68mm)? Puis-je utiliser des cuvettes rotor ITA30?
En vous remerciant.
Jérôme

Rodrigues 09/01/15 à 14:15

Bonjour
J’ai un vélo trek 3.5 avec un pédalier ultegra compact 50/34
J’ai un pédalier Fulcrum RS torq monté sur un Giant TCR
C’est possible de les inverser sans faire des modifications ?
Merci pour la réponse

agard 06/01/15 à 10:48

Bonjour
Esil possible de monter un pedalier rotor power axe bb30 sur un cadre pinarello dogma 60.1 ?
Merci
Christophe

Materiel-velo.com

Bonjour,
Vous aurez besoin de cet adaptateur.

webjo 01/01/15 à 23:54

Bonjour,
N’ayant pas eu de réponse je réedit.
Je voudrais savoir comment se monte un boitier THM BBright pour Clavicula sur un cadre Cervélo R5 modèle 2014, faut t’il mettre de la graisse et/ou frein filet et à quel endroit ? En vous remerciant.
Jo

john 29/12/14 à 01:47

bonjour
Sur mon velo de route, j’ai presentement un pedalier fsa gossamer ss (boitier mega exo bb-6000)
Caractéristiques
Diamètre de l’Axe : 24 mm
Type de Boîtier : BSC Anglais (68 mm)
mon cadre est il en mesure d’acceuillir un pedalier avec in boitier bb30??
merci

Materiel-velo.com

Bonjour,
Vous pourriez utiliser cet adaptateur, associé à un pédalier Rotor 3D+.

Olivier D. 16/12/14 à 13:07

Bonjour,
je vais bientôt recevoir un canyon ultimate cf slx .
je compte monter dessus un pédalier Rotor ,mais je lis un peu tout et son contraire sur les compatibilités !! j’aimerais beaucoup un avis d’expert ,alors ,
Rotor 3D+ ,3D30 ou 3D24 ????
merci d’avance pour votre réponse.
salutations sportives.
Olivier

webjo 03/12/14 à 12:55

Bonjour,
Je voudrais savoir comment se monte un boitier THM BBright pour Clavicula sur un cadre Cervélo R5 modèle 2014, faut t’il mettre de la graisse et/ou frein filet et à quel endroit ? En vous remerciant.
Jo

coucou 02/12/14 à 17:21

J’ai une question lorsque l’on lit PressFit 30 / BB30 (axe court ou axe long).
Que veut dire axe court axe long ??
En attendant vos retours
Coucou

Eric 02/12/14 à 16:25

En réponse à MA question posée le 19/11, voici :
la douille du cadre mesure bien 107mm de large, diamètre interne 41, le BB107 de chez Sram ne semblant pas se trouver en aftermarket, je monterai un BB92 et alongerai le tube interne avec mes petites mimines.

Eric 02/12/14 à 16:24

En réponse à MA réponse posée le 19/11, voici :
la douille du cadre mesure bien 107mm de large, diamètre interne 41, le BB107 de chez Sram ne semblant pas se trouver en aftermarket, je monterai un BB92 et alongerai le tube interne avec mes petites mimines.

Anthony C 23/11/14 à 17:36

Bonjour.
J’ai à ce jour un Trek Speed Concept 9.9 de 2011 monté avec un pédalier Sram Red mais impossible de trouver le boitier de pédalier.
Si j’ai bien compris il est monté en BB90.
Cependant à ce jour, je souhaite monter un power2max 3D+.
Pouvez-vous m’aider ?
En vous remerciant.

Eric D 23/11/14 à 09:45

Bonjour
j’aimerais changé le pédalier de mon scott Foil (105 shim) pour un sram ou fsa? il me semble que c’est du press-fitt 30 mais je n’en suis pas sûr? est-ce possible ?que dois-je ajouter?….
merci

Tof MRS 21/11/14 à 16:41

Merci pour ces précieuses infos…
J’aimerais changer les roulements du boitier BB95 sur mon VTT (Trek Superfly 9.8) par des SKF, connaitriez-vous les dimensions exactes de ces roulements? Merci.

Eric 19/11/14 à 15:16

Bonjour, plein d’infos mais j’ai encore un doute !
J’attends un cadre décrit comme Pressfit 107.
J’ai actuellement un pédalier Sram X0 DH monté sur un boitier GXP.
Le boîtier du cadre = 83 et la largeur boîtier + roulements externes = 112 (avec 2 rondelles de 2.5mm, donc 107 sans)
Quelles sont les solutions pour monter ce pédalier sur le cadre en PF 107 ?
Je ne connais pas cette norme (si c’en est une) et j’attends de connaitre le diamètre interne du boitier cadre, je suppose que sa largeur est de 107.
Merci

Havelaar 17/11/14 à 11:26

Bonjour,
les roulements de mon pédalier SRAM Force de 2012 sur mon cadre Canyon Ultimate AL de 2013 (BSA 68mm selon le site de Canyon) sont usés et je dois les changer.
Mais, vos tableaux de FSA et de Kogel ne contiennent pas de référence pour cette situation. Pouvez-vous m’aider, s-v-p ?
Merci bcp d’avance !

davy 16/11/14 à 09:52

Je viens d’acquérir un cadre cube GTC SLT avec un BB 91-41. Est-il possible de l’équiper d’un pédalier shimano 105 5800 compact ?
Merci d’avance pour votre aide

Joffrey 14/11/14 à 12:23

Bonjour je suis en projet de faire un commencal meta sl et le boitier est un BB96 mais je ne sais pas quel pédalier monter dessus un zee pourrait-il passer ?

Démoulin 06/11/14 à 09:02

Bonjour,
J’ai actuellement ce boitier sur mon vélo
Quel modèle me conseillez vous en remplacement ou faut-il changer mon pédalier complets.
Merci

DEBUTANT 04/11/14 à 19:57

J AIMERAIS SAVOIR QUEL BOITIER DE PEDALIER ACHETER POUR UN CADRE EN BB386
MERCI

YTOURNEL 01/11/14 à 16:11

Bonjour,
Billet très intéressant!
J’ai deux questions.
Je souhaite savoir si il est possible d’installer un pédalier K Force light bb386evo compact 50/34 sur un cadre Wilier GTR de 2015.
Et l’autre: Peut-t-on installer un pédalier compact 50/34 Clavicula SRM sur un Wilier 07 de 2014?
Merci d’avance.

Démoulin 31/10/14 à 16:22

Bonjour,
J’ai actuellement un boitier TRUVATIV Boitier POWER SPLINE 68x118mm.
Cela fait deux fois que je le change .
Pouvez vous me conseillez un modèle plus fiable.
merci d’avance.

frédéric 27/10/14 à 09:51

bonjour
est il possible de monter des cuvettes rotor sur mon lapierre replica fdj 2003?
actuellement j’ai un pedalier ultegra 9 vitesses en bcd
je vais monter en lieu et place un pedalier rotor agilis et me demande si les cuvettes rotor sont possible à monter ou s’il faut un boitier type gxp ?
merci de votre réponse

Kévin 22/10/14 à 18:55

Bonjour, je voudrais monter un pédalier Fsa energy bb30, (axe plus court 83 mm), sur un cervelo S5, boitier de 79 mm de long. Est ce possible ?
merci

Jacques F 21/10/14 à 17:28

Super article, toujours d’actualité, merci. J’ai un groupe Ultégra Di2 10 v et je voudrais savoir si le boitier de pédalier est un BB-72-41B ou un BB-92-41B, si possible avant de le démonter. D’ailleurs, quelle est la différence entre les 2 ? Ce sont deux versions du type BB86/92 ? Merci de votre aide !

Barbara 13/10/14 à 19:30

Bonjour, ce serait pour avoir une information. J’ai un vélo MOTOBECANE qui date d’il y a environ quarante ans et je voudrais savoir s’il est possible de changer le roulement de mon pédalier malgré qu’il soit plutôt vieux. Merci d’avance

Aurélien 05/10/14 à 19:53

Bonjour,
j’aurais une question pour les boitier pédalier,j’ai un cadre bmc rm01 de 2012, en sram red avec pédalier sram red,impossible de retrouver le boitier de pédalier! j’ai mesurer le cadre,86mm,largeur 41 intérieur,et l’axe du pédalier 21mm(pris au niveau de la buté de serrage de la manivelle gauche.Pourriez vous m’aider ?
Merci d’avance.
Aurélien.

Materiel-velo.com

Bonjour,
Votre boîtier est de type GXP Pressfit courant chez Sram.

goumon 03/10/14 à 16:18

Bonjour
J’aimerais savoir : J’ai un cadre BH G6 avec un boitier de pédalier BB386, j’aimerais savoir si un pédalier shimano ultegra di2 ira dessus sans adaptateur. Merci.

Materiel-velo.com

Bonjour,
Vous aurez besoin de cuvettes Pressfit de diamètre interne 24 mm et de 46 mm de diamètre extérieur : ici

Gérard 01/10/14 à 14:47

Bonjour,
je cherche à remplacer un boitier de pédalier Shimano BB-UN50. Il date de 1991.
Connaissez vous l’équivalent actuel ? ou existe t il une table de correspondances sur internet ?
Merci.

Materiel-velo.com

Bonjour,
Vous pourriez vous tourner vers un boîtier à axe carré Shimano BB-UN54 ou BB-UN55, en vous assurant de la longueur de l’axe de votre boîtier actuel.

vignacourt 01/10/14 à 07:57

Bonjour
Merci pour ce petit resume des standard. De boitier pedalier
Je viens de monter mon pedalier sram red exogramme. Sur un boitier gxp *first* car
apparemment. Le boitier trutativ. Ne vaut. Rien
J ai une rondelle ondulée. Et une rondelle en plastique rouge livré. Avec le pedalier dois je les mettre ou est-ce pour un autre type de boitier merci

Materiel-velo.com

Bonjour,
Cette rondelle en caoutchouc rouge, si elle intègre un anneau intérieur rigide en acier, assure l’étanchéité du boîtier de pédalier, il faudra donc la monter après la rondelle ondulée.

HUGUET 29/09/14 à 19:51

Bonjour,
j’ai un cadre bbright , donc une largeur de boitiier de pédalier de 79.
Un pédalier fsa slk light bb30 pourrait-il se monter dessus?
mERCI

Materiel-velo.com

Bonjour,
Cela ne sera pas possible en raison de la longueur de l’axe de pédalier BB30 qui sera trop court : 68 mm.

Kristof 27/09/14 à 17:29

Bonjour,
j’ai un cadre willier gtr 2014, je souhaite installer un pédalier sram red 10v compact manivelle de 170, actuellement j’ai un boitier à roulements extérieurs BC 1,37 x24 avec un pédalier shimano tiagra, quel type de boitier dois-je mettre et faut-il mettre des rondelles pour le jeu.
Par avance merci

Materiel-velo.com

Bonjour,
il vous faudra un boîtier de pédalier compatible Sram.

lolo 25/09/14 à 06:23

Bonjour,
Je possède un vélo de route BH « OQUINA 557 » avec un boitier de pédalier de type UN55, roulements vissés à l’intérieur du boitier. Je voudrai connaître les montages possibles avec des roulements de boitier actuels pour pédalier SHIMANO et SRAM? Concernant le démontage, il suffit juste de dévisser ces 2 écrous internes?
Merci de votre réponse.

tahar 23/09/14 à 17:06

bonjour
j ai une velo bmx 14″ de couleur rouge et je pas trauver le boitier de pedale meme le prix .
Merci pour ce site qui nous éclaire

David 20/09/14 à 10:56

Bonjour,
Mon Giant TCR est équipé d’un pedalier ultegra press fit, est-il possible de le remplacer par un pedalier Sram force BB30 ?

Materiel-velo.com

Bonjour,
Vous aurez besoin de ce boîtier.

Sam 10/09/14 à 13:19

Bonjour
Les standards changent car les marques se font la guerre et les consommateurs doivent suivre.
Les nouveaux standards de 3ème génération tel que BB30 et compagnies ne sont pas exempts de problèmes. Usure rapide, montage aléatoire. Selon un vélociste.
Le standard isis a duré 2 ans, preuve qu’il n’était pas fiable. roulements trop fins. Je roule avec des roulements externes, plus rigide certes. J’ai déja changé une paire de roulements en 2 saisons.
Je regrette le vieux boitier ( BB-UN 52, par ex.) qui tourne et qui tourne sans accroc.
Le progrés technique est à évaluer sur le long terme. Le vélo est devenu un objet de consommation de masse. on le jette, on le vend tout les ans !
Merci pour ce site qui nous éclaire

Nicolas 05/09/14 à 06:56

Bonjour , j’ai un cadre Time RXRS ulteam en BB30 et j’aimerais y mettre un nouveau groupe complet Shimano Ultegra 6800. Pourriez vous me dire quel boitier de pédalier ou adaptateur j’ai besoin car j’y perds un peu mon latin?! Par avance merci

Materiel-velo.com

Bonjour,
Vous aurez besoin de ce réducteur.

Bruch Nicolas 03/09/14 à 10:23

Bonjour, je dois remplacer mon pedalier mais je ne sais pas quel modèle prendre pour ma boite, pouvez-vous me renseigner? J’ai un boitier shimano sm bb 91-41 et je souhaiterais trouver un pedalier Fsa aluminium ou shimano ultegra en 50/34 ou 52/36. D’avance, merci.

Materiel-velo.com

Bonjour,
Vous pourriez vous tourner vers ce produit chez Shimano .

badou 01/09/14 à 11:13

Bonjour
CA fait 15 jours que je cherche un boitier de pédalier ou simplement des adaptateurs pour monter mon pédalier Rotor 3D sur mon vélo qui dispose d’un boitier BB30 avec les caractéristiques suivantes
Longueur de l’axe de pédalier : 68 mm
– Diamètre de l’axe de pédalier : 30 mm
– Diamètre du boîtier de pédalier : 42 mm.
Mon soucis est que je ne sais pas quel boitier je dois acheter afin afin que ça soit compatible avec mon cadre et le pédalier.
J’ai acheté deux fois des boitier mais ce n’était pas les bons.
Merci d’avance de votre réponse.

Materiel-velo.com

Bonjour,
Votre pédalier est en axe de 24 mm. Il vous faudra cet adaptateur.

cyril 31/08/14 à 13:26

bonjour à tous,
je découvre cette page web avec grand intérêt.
je me permet de venir vers vous pour un renseignement.
Je possède un gt avalanche 2.0 et je souhaite changer mes roulements de pédalier car un petit jeu arrive et ne va pas aller en s’ arrangeant.
Es ce que quelqu’ un pourrait me donner un lien du model à choisir car j’ avoue être un peu perdu et ne pas trouver grand chose !
merci à tous pour votre aide.
cyril

Materiel-velo.com

Bonjour,
Nous ne connaissons pas précisément ce modèle. Il semble qu’il soit équipé d’un boîtier de pédalier à axe carré ? Si c’est le cas, il faudra le changer, une opération qui n’est ni compliquée, ni onéreuse, il faudra cependant relever la longueur de l’axe (110, 113, 115 mm ?)

SALINE 21/08/14 à 15:02

bonjour,
j ai un cadre canyon en BB86, sur lequel j ai monté un boitier pressfit ROTOR 41-24 pour un pédalier FSA SLK LIGHT Mega Exo, en axe 24;
les éléments devraient être compatibles, pourtant on ne peut pas serrer comme il faudrait le pédalier (sans quoi ça ne tourne plus), et de plus un petit craquement est apparu au pédalage récemment;
question: les éléments sont ils parfaitement compatibles, ou y a fil besoin d entretoises?
merci

pascal 19/08/14 à 06:30

bonjour
j’ai un TIME equipe d’un pedalier BB30. Est t’il possible de monter un boitier de pedalier Pressfit 30- merci

Materiel-velo.com

Bonjour,
Non, cela n’est pas possible.

lehéron 23/07/14 à 21:00

Bonjour
Je souhaite changer mon pédalier dura ace sur mon trek madone 6.9 quisi j’ai bien compris l’article est donc au format BB90. Quel type de pédalier puis je mettre dessus et est il nécessaire de mettre un kit?
Merci de votre réponse

Materiel-velo.com

Bonjour,
Votre Trek dispose bien d’un boîtier de pédalier BB90. Vous devriez vous tourner vers un pédalier identique, de type Hollowtech, afin de conserver un fonctionnement cohérent avec les autres éléments de votre groupe.

thojul 21/07/14 à 13:40

Je souhaiterai savoir si je peux monter mon pédalier sram red GXP , sur le cadre BH G6 au standard BB386 evo. si oui quel type d’adaptateur dois me procurer.
Merci

Materiel-velo.com

Bonjour,
Vous aurez besoin de cet adaptateur.

Anto 17/07/14 à 14:42

Bonjour,
Je suis intéressé par ce kit :
Cpdt je ne sais pas s’il est compatible avec mon cadre de vélo.
Je « suppose » que mon cadre est spécifique aux boîtier BB92, tt simplement parce que c’est note dessus (je possède un scott scale 10 de 2011), mais comment en être sur ??
Et si c’est le cas, ce boîtier peut-il être compatible ??
Merci.

Materiel-velo.com

Bonjour,
Le modèle de votre lien est en filetage BSA, il ne sera donc pas compatible avec votre boîtier de pédalier BB92. En revanche, il est stipulé dans la fiche que ce boîtier est également disponible en BB92 : vous devriez contacter le distributeur afin de vous procurer cette version.

thomas 23/06/14 à 22:09

Bonjour, j’ai ce type de boitier ( pedalier truvativ descendant bb30 ) et donc j’ai tout démonté pour arriver au roulement du boitier, est ce qu’on peut changer que les roulements ou faut il tout changer le boitier bb30 pressfit ? merci

Materiel-velo.com

Vous pouvez bien sûr changer seulement les roulements. Il vous faudra pour cela un outillage spécialisé : extracteur de cuvettes et presse-cuvettes.

gordillo 29/05/14 à 18:37

Re
j’ai acheté boitier pédalier en 68/122.5 et c’est parfait .. Car la mesure 122.5 est la largeur pédale/pédale donc j’ai juste les pédale un plus écarté de 1.5 … voila

gordillo 26/05/14 à 15:57

j’ai mesuré au pied a coulisse et mon axe fait bien 121 … je pense que je vais commander celui en 68/122 et on verra bien ^^ je vous tiendrais au courent

gordillo 26/05/14 à 14:23

Re
La longueur de l’axe est écrite dessus … mais je pense que 122 ne va pas changer grand chose … nn?

Materiel-velo.com

En effet, le déport serait de 0.5 mm de chaque côté du pédalier, cela ne devrait pas poser de problème.

gordillo 26/05/14 à 11:43

bonjour
Désoler de vous déranger … J’aurais une petite question , je voudrais remplacer mon boitier de pédalier , il mesure 68/121 en axe carré … Mon problème est que sur le net je trouve que 68/122 , pensez vous que le 0.1mm va poser problème ???
Merci

Materiel-velo.com

Effectivement, difficile de trouver un boîtier de pédalier axe carré en 121 mm ! Êtes-vous sûr de votre mesure ? Il existe des boîtiers de pédaliers filetés en 121 mm, mais de type Octalink.


Vous avez une question sur ce guide ? Rendez-vous sur notre formulaire de contact en choisissant l'objet "Question sur un guide" et n'oubliez pas de nous préciser le nom du guide et/ou son adresse internet. Merci.
