Outil installation plateau TL-FC41 pédalier Shimano direct mount XTR - Y13098720

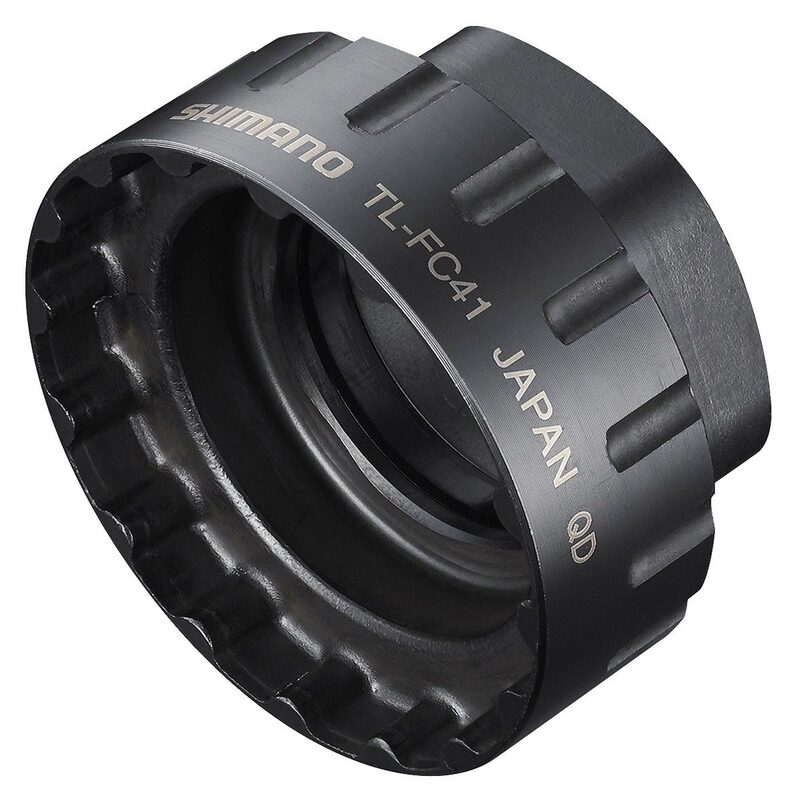

L'outil Shimano TL-FC41 Y13098720 est un outil d'atelier spécifique conçu pour le montage et le démontage de la bague de blocage des plateaux Shimano Direct Mount. Il permet notamment d'intervenir sur les pédaliers VTT Shimano XTR, XT et SLX 12 vitesses équipés d'un plateau à montage direct.

Indispensable pour effectuer correctement le remplacement ou l'entretien d'un plateau Direct Mount, le TL-FC41 se positionne directement sur la bague de verrouillage du plateau. Il peut être utilisé avec une clé Shimano TL-FC32, TL-FC33 ou TL-FC36, ou avec une clé adaptée de 32 mm selon la configuration.

Fabriqué en acier trempé, cet outil Shimano bénéficie d'une construction rigide et résistante. Son profil de cannelure précisément usiné est conçu pour épouser la forme de la bague de blocage et assurer un engagement fiable pendant les opérations de serrage et de desserrage.

Les points forts du Shimano TL-FC41

• Outil Shimano d'origine pour plateaux Direct Mount.
• Référence fabricant : Y13098720.
• Modèle : TL-FC41.
• Permet le montage et le démontage de la bague de blocage du plateau.
• Compatible avec les pédaliers VTT Shimano XTR, XT et SLX 12 vitesses.
• Compatible notamment avec les gammes XTR M9100/M9120, XT M8100/M8120/M8130 et SLX M7100/M7120/M7130.
• Acier trempé pour une excellente rigidité et durabilité.
• Profil de cannelure précis pour un engagement optimal.
• Utilisable avec TL-FC32, TL-FC33 ou TL-FC36.
• Peut également être utilisé avec une clé de 32 mm ou une clé plate adaptée.
• EAN : 4524667699262.

Un outil indispensable pour les plateaux Shimano Direct Mount

Les plateaux Direct Mount Shimano utilisent une bague de blocage spécifique qui nécessite un outil adapté pour être retirée ou serrée correctement. Le TL-FC41 permet d'effectuer cette opération sans utiliser d'outil improvisé susceptible d'endommager la bague.

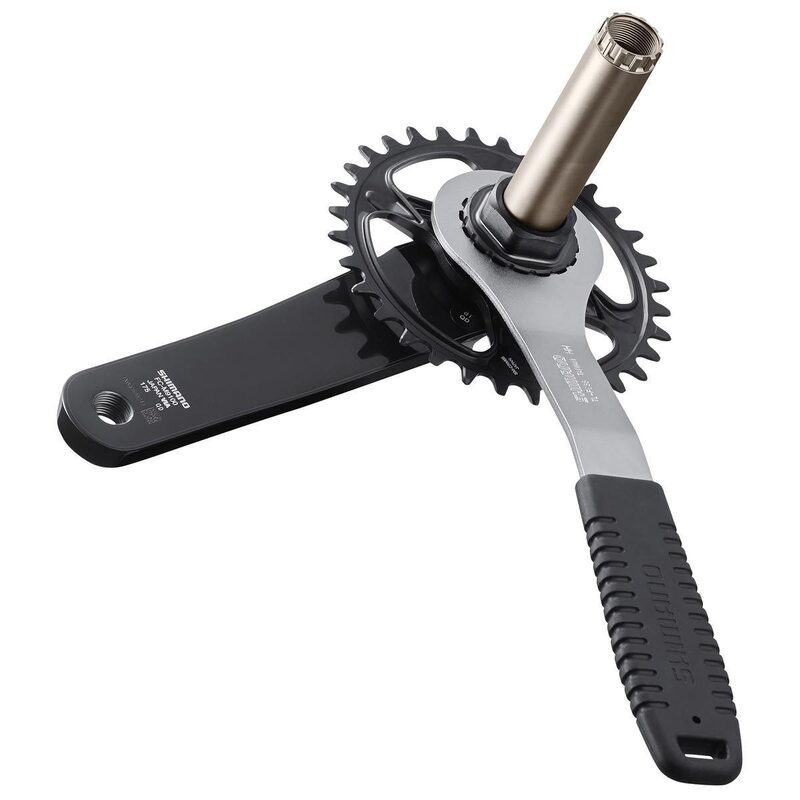

Il suffit de positionner correctement l'outil sur la bague de verrouillage, puis d'utiliser l'outil complémentaire approprié pour appliquer le couple nécessaire.

Shimano indique notamment une combinaison TL-FC41 + TL-FC32 pour le montage du plateau, avec un couple de serrage de 35 à 50 Nm. Les combinaisons TL-FC41 + TL-FC36 et TL-FC41 + une clé de 32 mm sont également prévues.

Compatibilité avec les pédaliers Shimano XTR, XT et SLX

Le TL-FC41 a été développé pour les pédaliers Shimano VTT utilisant un système de plateau Direct Mount. Il est notamment compatible avec :

• Shimano XTR FC-M9100 / FC-M9120 / FC-M9130 ;
• Shimano Deore XT FC-M8100 / FC-M8120 / FC-M8130 ;
• Shimano SLX FC-M7100 / FC-M7120 / FC-M7130 ;
• d'autres pédaliers Shimano 12 vitesses spécifiés par le fabricant.

La documentation Shimano identifie également le Y13098720 comme l'outil TL-FC41 associé aux pédaliers XTR concernés.

Acier trempé et profil de précision

Un outil destiné au serrage d'une bague de plateau doit pouvoir supporter un effort important sans se déformer. C'est pourquoi Shimano utilise ici de l'acier trempé.

Le profil de denture du TL-FC41 est précisément adapté à la bague de blocage. Cette conception permet d'obtenir un engagement efficace de l'outil et de réduire le risque de glissement lors du démontage ou du serrage.

Pour préserver la bague et l'outil, il est toutefois essentiel de maintenir le TL-FC41 parfaitement engagé pendant toute l'opération.

Conseil d'atelier : avant le démontage, assurez-vous que les cannelures du TL-FC41 sont parfaitement engagées dans la bague. Lors du remontage, respectez le couple Shimano de 35 à 50 Nm et utilisez la combinaison d'outils adaptée à votre montage.

Caractéristiques techniques
