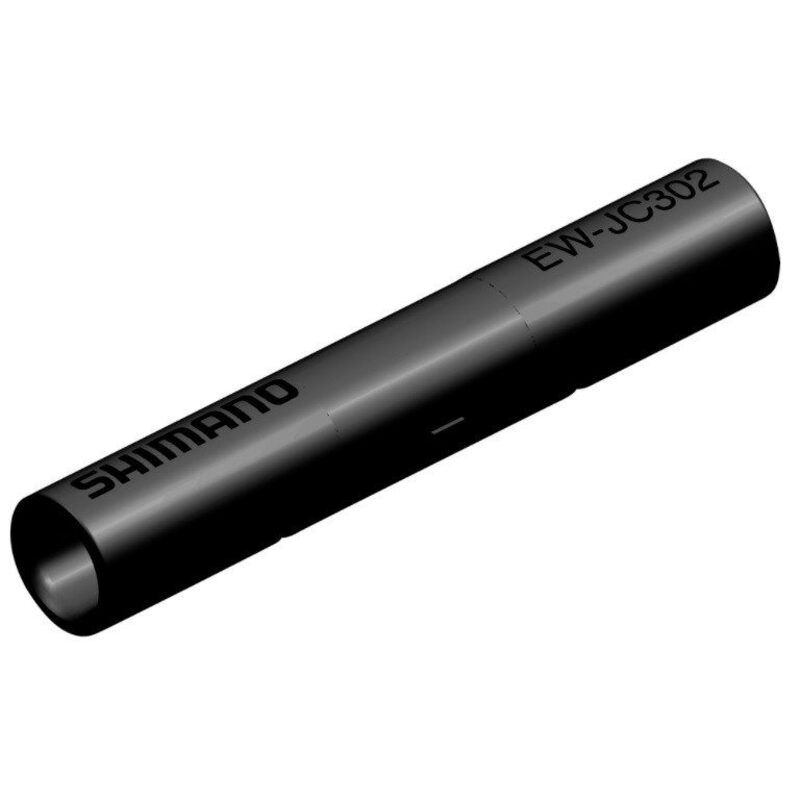

Shimano -Di2-Anschlussbox für den Einbau, 12 V, 2 Anschlüsse, EW-JC302 – IEWJC302

Der EW-JC302-Shimano r ist ein interner Anschluss r mit 2 Anschlüssen, der für 12-Gang-Di2-Systeme vonShimano entwickelt wurde, die die E-Tube-SD300-Technologie nutzen. Es ist kompakt und unauffällig und ermöglicht den Anschluss von zwei EW-SD300-Stromkabeln, um eine zuverlässige Verbindung innerhalb des elektronischen Schaltkreises des Antriebssystems zu gewährleisten.

Diese „ Shimano “-Verbindung ist besonders nützlich, wenn die Länge eines vorhandenen Di2-Kabels nicht ausreicht. Sie ermöglicht es dann, die Verkabelung durch Hinzufügen eines zusätzlichen EW-SD300-Kabels zu verlängern und dabei eine saubere und perfekt in das Fahrrad integrierte Installation zu gewährleisten.

Ein 2-Port-Verbindungsstück speziell für das Di2- Shimano -Kabel SD300

Der EW-JC302 fungiert als Zwischenverbinder zwischen zwei kompatiblen Kabeln. Shimano bezeichnet es offiziell als 2-Port-Verbindungsstück für das EW-SD300. Es verfügt über zwei SD300-Anschlüsse und besitzt weder Steuerelektronik noch eine Firmware-Update-Funktion: Seine Aufgabe besteht lediglich darin, die elektrische Verbindung zwischen den Komponenten des Di2-Systems aufrechtzuerhalten.

Dank seiner kompakten Bauweise lässt sich das Gehäuse in den Rahmen integrieren und trägt so zu einer besonders unauffälligen internen Verkabelung bei.

Ideal zur Verlängerung eines 12-Gang-Di2-Kabels

Die häufigste Verwendung des EW-JC302-Shimano s besteht darin, ein EW-SD300-Kabel zu verlängern, wenn dieses nicht lang genug ist, um die gewünschte Komponente zu erreichen.

Das Prinzip ist einfach: Das vorhandene Kabel wird an einen der beiden Anschlüsse des EW-JC302 angeschlossen, während ein zweites EW-SD300-Kabel an den anderen Anschluss angeschlossen wird. Diese Konfiguration ermöglicht eine einfachere Anpassung der Kabelverlegung an die Abmessungen und die Architektur des Rahmens.

Die Verbindung ist zudem mit dem Kabel EW-SD300-I kompatibel, das für Konfigurationen mit interner Kabelführung vorgesehen ist.

Kompatibilität mit Shimano Di2

Der EW-JC302 ist für Komponenten vorgesehen, die den E-Tube-SD300-Standard verwenden. Er wird insbesondere bei Shimano -Di2-12-Gang-Antrieben eingesetzt, wie zum Beispiel:

• Shimano Dura-Ace Di2 R9250
• Shimano Ultegra Di2 R8150
• Shimano 105 Di2 R7150

Er ist außerdem im Shimano E-Tube SD300-Ökosystem für bestimmte SHIMANO STEPS-/EP8- und EP6-Systeme aufgeführt.

Achtung: Der EW-JC302 ist nicht direkt mit den älteren EW-SD50-Kabeln kompatibel. Um verschiedene Verkabelungsgenerationen miteinander zu verbinden, bietet Shimano unter anderem den Konvertierungsadapter EW-AD305 an.

Technische Daten

• Marke: Shimano
• Artikelnummer: EW-JC302
• Produktcode: IEWJC302
• Typ: Verbindungskasten / Anschlussdose mit 2 Anschlüssen
• Standard: Shimano E-Tube SD300
• Anzahl der SD300-Anschlüsse: 2
• Kabelkompatibilität: EW-SD300 und EW-SD300-I
• Verwendung: Anschluss oder Verlängerung von Di2-Kabeln
• Schaltung: Shimano Di2 12-Gang
• Einbau: Integration in die Verkabelung, insbesondere bei internen Konfigurationen
• SD50-Stecker: keine
• Master-Einheit: nein

Zusammenfassung

Der Shimano EW-JC302 IEWJC302 ist ein kompakter und zuverlässiger Di2-Verbinder für E-Tube-SD300-Kabel. Es ist das ideale Zubehör, um ein 12-Gang-Di2- Shimano -Kabel zu verlängern, die interne Kabelführung zu vereinfachen oder eine Zwischenverbindung zwischen zwei EW-SD300-Kabeln herzustellen.

Für eine saubere, anpassungsfähige und perfekt in den Rahmen integrierte 12-Gang-Di2-„ Shimano “-Installation ist der EW-JC302 eine einfache und effektive Lösung.
