Montagewerkzeug für TL-FC41-Kettenblatt, Shimano -Kurbelgarnitur mit Direct-Mount-Befestigung, XTR – Y13098720

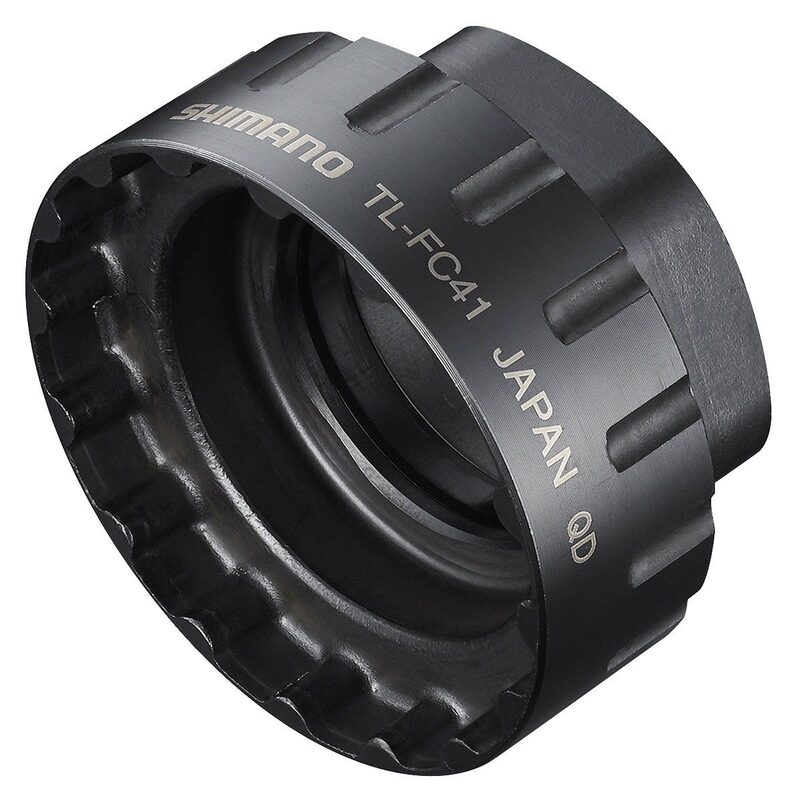

Das Werkzeug „ Shimano “ TL-FC41 Y13098720 ist ein spezielles Werkstattwerkzeug, das für die Montage und Demontage des Sicherungsrings der Kettenblätter „ Shimano “ Direct Mount entwickelt wurde. Es ermöglicht insbesondere Arbeiten an den 12 -Gang -MTB-Kurbelsätzen „ Shimano “ XTR, XT und SLX, die mit einem Direct-Mount-Kettenblatt ausgestattet sind.

Der TL-FC41 ist für den korrekten Austausch oder die Wartung eines Direct-Mount-Kettenblatts unverzichtbar und wird direkt auf den Sicherungsring des Kettenblatts aufgesetzt. Er kann je nach Konfiguration mit einem Schlüssel der Serie „ Shimano “ ( TL-FC32, TL-FC33 oder TL-FC36) oder mit einem passenden 32-mm-Schlüssel verwendet werden.

Dieses aus gehärtetem Stahl gefertigte Werkzeug von „ Shimano “ zeichnet sich durch eine stabile und widerstandsfähige Konstruktion aus. Sein präzise gefertigtes Rillenprofil ist so gestaltet, dass es sich der Form des Sicherungsrings anpasst und einen zuverlässigen Eingriff beim Anziehen und Lösen gewährleistet.

Die Stärken des Shimano TL-FC41

• Original- Shimano -Werkzeug für Direct-Mount-Kettenblätter.
• Hersteller-Teilenummer: Y13098720.
• Modell: TL-FC41.
• Ermöglicht die Montage und Demontage des Sicherungsrings des Kettenblatts.
• Kompatibel mit den Shimano XTR-, XT- und SLX-12-Gang-MTB-Kurbelsätzen.
• Insbesondere kompatibel mit den Serien XTR M9100/M9120, XT M8100/M8120/M8130 und SLX M7100/M7120/M7130.
• Gehärteter Stahl für hervorragende Steifigkeit und Langlebigkeit.
• Präzises Rillenprofil für optimalen Eingriff.
• Verwendbar mit TL-FC32, TL-FC33 oder TL-FC36.
• Kann auch mit einem 32-mm-Schlüssel oder einem passenden Gabelschlüssel verwendet werden.
• EAN: 4524667699262.

Ein unverzichtbares Werkzeug für die „ Shimano “ Direct-Mount-Kettenblätter

Shimano -Direct-Mount-Kettenblätter verwenden einen speziellen Sicherungsring, der zum korrekten Lösen oder Festziehen ein geeignetes Werkzeug erfordert. Mit dem TL-FC41 lässt sich dieser Vorgang durchführen, ohne auf improvisierte Werkzeuge zurückgreifen zu müssen, die den Ring beschädigen könnten.

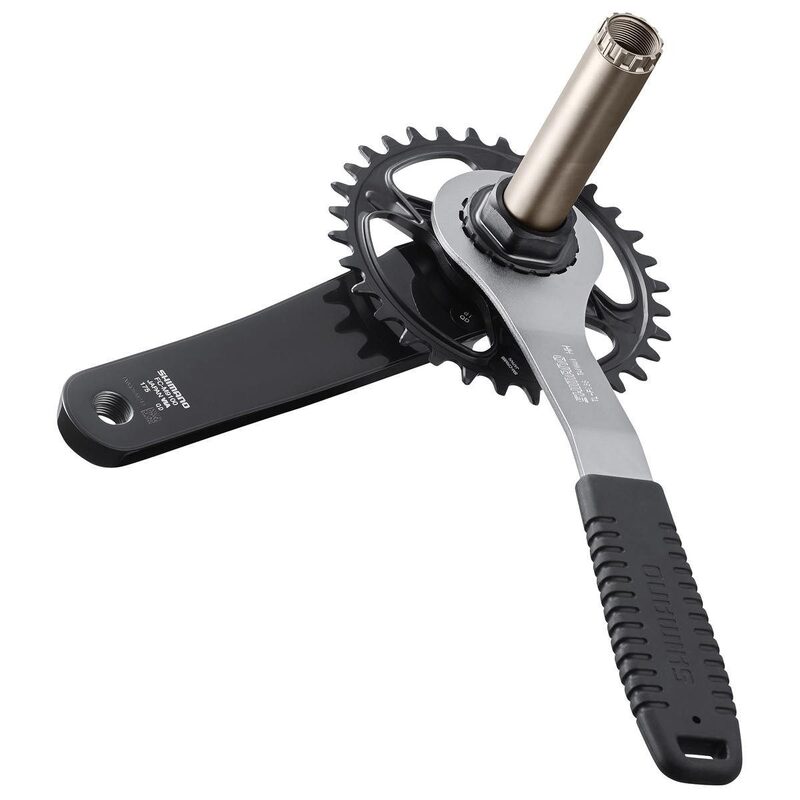

Das Werkzeug muss lediglich korrekt auf dem Sicherungsring positioniert werden; anschließend wird mit dem passenden Zusatzwerkzeug das erforderliche Drehmoment aufgebracht.

Shimano Insbesondere wird eine Kombination aus TL-FC41 und TL-FC32 für die Montage des Kettenblatts mit einem Anzugsmoment von 35 bis 50 Nm empfohlen. Die Kombinationen TL-FC41 + TL-FC36 sowie TL-FC41 + ein 32-mm-Schlüssel sind ebenfalls vorgesehen.

Kompatibilität mit den Kurbelsätzen „ Shimano “ XTR, XT und SLX

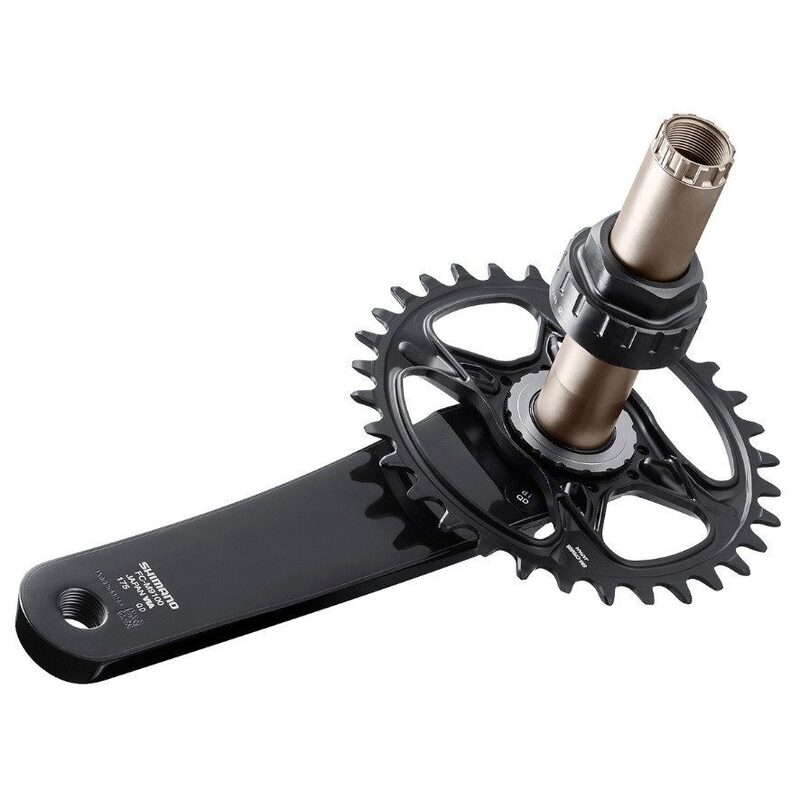

Der TL-FC41 wurde für Mountainbike-Kurbelsätze von Shimano entwickelt, die ein Direct-Mount-Kettenblatt-System verwenden. Er ist insbesondere kompatibel mit:

• Shimano XTR FC-M9100 / FC-M9120 / FC-M9130;
• Shimano Deore XT FC-M8100 / FC-M8120 / FC-M8130;
• Shimano SLX FC-M7100 / FC-M7120 / FC-M7130;
• sowie weitere vom Hersteller angegebene 12-Gang-Kurbelgarnituren Shimano.

In der Dokumentation von Shimano wird außerdem die Teilenummer Y13098720 als das Werkzeug TL-FC41 identifiziert, das für die betreffenden XTR-Kurbelgarnituren vorgesehen ist.

Gehärteter Stahl und Präzisionsprofil

Ein Werkzeug zum Festziehen eines Kettenblatt-Sicherungsrings muss hohen Belastungen standhalten können, ohne sich zu verformen. Aus diesem Grund verwendet Shimano hiergehärteten Stahl.

Das Zahnprofil des TL-FC41 ist präzise auf den Sicherungsring abgestimmt. Diese Konstruktion sorgt für einen effektiven Eingriff des Werkzeugs und verringert die Gefahr des Abrutschens beim Lösen oder Festziehen.

Um den Ring und das Werkzeug zu schonen, ist es jedoch unerlässlich, den TL-FC41 während des gesamten Vorgangs fest im Eingriff zu halten.

Werkstatt-Tipp: Vergewissern Sie sich vor der Demontage, dass die Rillen des TL-FC41 vollständig im Ring eingreifen. Halten Sie bei der Montage das Drehmoment Shimano von 35 bis 50 Nm ein und verwenden Sie die für Ihre Montage geeignete Werkzeugkombination.

Technische Daten
